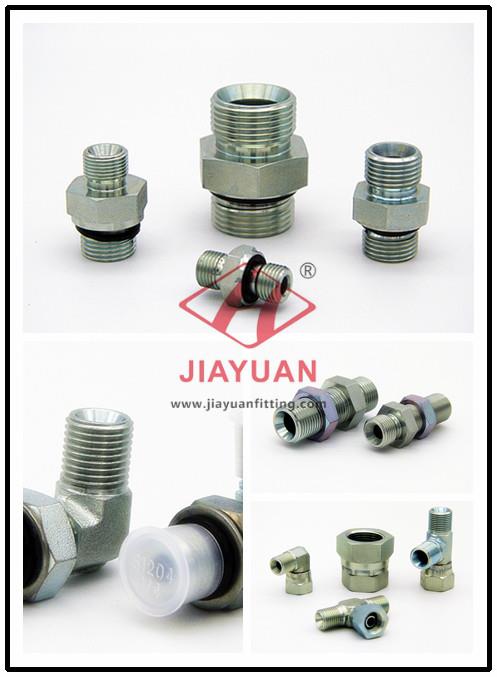

Conector macho BSP Conector ED métrico
El catálogo de accesorios BSP es popular en el Reino Unido, Irlanda, Canadá, EE. UU., Etc.
Todos los accesorios de cono BSP 60 se explican por BS5200 igual al estándar ISO 8434-6.
El tamaño de la tabla de tamaños de rosca BSPP es G 1/8, G1 / 4, G1 / 2, G3 / 4, G3 / 8, G5 / 8, G1, G1-1 / 4, G1-1 / 2, G2, G2- 1/2, G3 etc.
BSP es un tubo estándar británico con forma de rosca de 55 grados.
El hilo BSPP cumple con las normas ISO 228 y AS 1722.2.
Guía de rosca BSPP para muchos tipos de sellado, como el conector BSPP de 60 ° del cono al tubo del asiento, el puerto BSPP con sello unido, el puerto BSPP con sello ED, orificio BSPP + anillo de retención tipo G, tipo H de junta tórica de junta tórica BSPP, superficie de corte BSPP sello tipo B.
Adaptadores de tubería BSPP a muchos extremos, como BSPT macho, ORFS macho, espárrago métrico ISO 6149-3, cono JIC macho 74, cono Komatsu métrico 60, macho NPT, accesorios SAE ORB ISO 11926-3, tubo de soldadura a tope, hembra JIC 37cone, ORFS hembra etc.
1BH BSP MACHO DOBLE USO PARA ASIENTO DE CONO DE 60 ° O SELLO ADHERIDO / SERIE L MÉTRICA MÉTRICA L-ISO 6149-3 tabla de dimensiones de la siguiente manera:
PARTE NO. | HILO | O-RIN G | DIMENSIONES | ||||||
mi | F | F | UNA | si | S1 | L | |||
1BH-02-10 | G1 / 8 "X28 | M10X1 | O08.1X1. 6 6 | 10 | 8.5 | 14 | 25 | ||
1BH-02-12 | G1 / 8 "X28 | M12X1.5 | O09.3X2. 4 4 | 10 | 11 | 17 | 28 | ||
1BH-04-12 | G1 / 4 "X19 | M12X1.5 | O09.3X2. 4 4 | 12 | 11 | 19 | 30 | ||
1BH-04-14 | G1 / 4 "X19 | M14X1.5 | O11.3X2. 4 4 | 12 | 11 | 19 | 31,5 | ||
1BH-04-16 | G1 / 4 "X19 | M16X1.5 | O13.3X2. 4 4 | 12 | 11,5 | 22 | 31,5 | ||
1BH-06-14 | G3 / 8 "X19 | M14X1.5 | O11.3X2. 4 4 | 13,5 | 11 | 22 | 35 | ||
1BH-06-16 | G3 / 8 "X19 | M16X1.5 | O13.3X2. 4 4 | 13,5 | 11,5 | 22 | 33 | ||
1BH-06-18 | G3 / 8 "X19 | M18X1.5 | O15.3X2. 4 4 | 13,5 | 12,5 | 24 | 36,5 | ||
1BH-08-18 | G1 / 2 "X14 | M18X1.5 | O15.3X2. 4 4 | dieciséis | 12,5 | 27 | 41 | ||
1BH-08-22 | G1 / 2 "X14 | M22X1.5 | O19.3X2. 4 4 | dieciséis | 13 | 27 | 41,5 | ||
1BH-10-22 | G5 / 8 "X14 | M22X1.5 | O19.3X2. 4 4 | 17,5 | 13 | 30 | 43 | ||
1BH-12-16 | G3 / 4 "X14 | M16X1.5 | O13.3X2. 4 4 | 18,5 | 11,5 | 32 | 43,5 | ||
1BH-12-22 | G3 / 4 "X14 | M22X1.5 | O19.3X2. 4 4 | 18,5 | 13 | 32 | 45 | ||
1BH-12-27 | G3 / 4 "X14 | M27X2 | O23.5X3. 0 0 | 18,5 | dieciséis | 32 | 45,5 | ||
1BH-16-27 | G1 "X11 | M27X2 | O23.5X3. 0 0 | 20,5 | dieciséis | 41 | 49 | ||
1BH-16-33 | G1 "X11 | M33X2 | O29.5X3. 0 0 | 20,5 | dieciséis | 41 | 49,5 | ||
1BH-20-42 | G1.1 / 4 "X11 | M42X2 | O38.5X3. 0 0 | 20,5 | dieciséis | 50 | 51,5 | ||
1BH-24-48 | G1.1 / 2 "X11 | M48X2 | O44.5X3. 0 0 | 23 | 17,5 | 55 | 55,5 | ||
