Categoría de producto: adaptadores de ajuste hidráulico JIC para conexión de tubos de potencia de fluido
Norma de producto: ISO 8434-2, SAE J514.
Material: acero al carbono, acero inoxidable o aleación de cobre.
Conexión de extremo de tubo JIC a otro extremo de la siguiente manera: sello cautivo BSP tipos E, G, H, accesorios de la serie ISO 6149, accesorios JIS B2351, accesorios ISO 11926 y SAE J1926 ORB, accesorios DIN 3852 e ISO 1179, accesorios ISO 9974, etc.

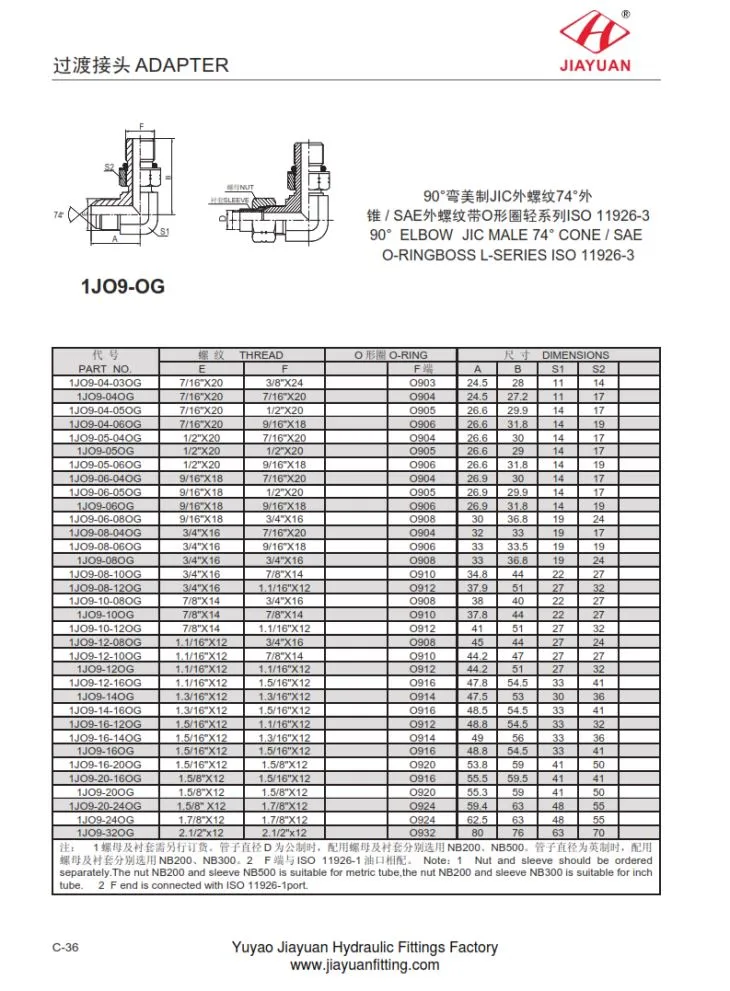

1JO9-OG 90 ° CODO JIC MACHO 74 ° CONO / SAE JUNTA TÓRICA JEFE SERIE L ISO 11926-3 Tabla de dimensiones de la siguiente manera:
PA RT N O. | T HR EA D | O ANILLO O | DIM E N S I O NS | |||||
mi | F | F | UNA | si | S 1 | S 2 | ||
1 JO 9 - 04 - 03 O G | 7/16 " X 20 | 3/8 " X 24 | O 903 | 24,5 | 28 | 11 | 14 | |
1 JO 9 - 04 O G | 7/16 " X 20 | 7/16 " X 20 | O 904 | 24,5 | 27,2 | 11 | 17 | |
1 JO 9 - 04 - 05 O G | 7/16 " X 20 | 1/2 " X 20 | O 905 | 26,6 | 29,9 | 14 | 17 | |
1 JO 9 - 04 - 06 O G | 7/16 " X 20 | 9/16 " X 18 | O 906 | 26,6 | 31,8 | 14 | 19 | |
1 JO 9 - 05 - 04 O G | 1/2 " X 20 | 7/16 " X 20 | O 904 | 26,6 | 30 | 14 | 17 | |
1 JO 9 - 05 O G | 1/2 " X 20 | 1/2 " X 20 | O 905 | 26,6 | 29 | 14 | 17 | |
1 JO 9 - 05 - 06 O G | 1/2 " X 20 | 9/16 " X 18 | O 906 | 26,6 | 31,8 | 14 | 19 | |
1 JO 9 - 06 - 04 O G | 9/16 " X 18 | 7/16 " X 20 | O 904 | 26,9 | 30 | 14 | 17 | |
1 JO 9 - 06 - 05 O G | 9/16 " X 18 | 1/2 " X 20 | O 905 | 26,9 | 29,9 | 14 | 17 | |
1 JO 9-06 O G | 9/16 " X 18 | 9/16 " X 18 | O 906 | 26,9 | 31,8 | 14 | 19 | |
1 JO 9 - 06 - 08 O G | 9/16 " X 18 | 3/4 " X 16 | O 908 | 30 | 36,8 | 19 | 24 | |
1 JO 9 - 08 - 04 O G | 3/4 " X 16 | 7/16 " X 20 | O 904 | 32 | 33 | 19 | 17 | |
1 JO 9 - 08 - 06 O G | 3/4 " X 16 | 9/16 " X 18 | O 906 | 33 | 33,5 | 19 | 19 | |
1 JO 9-08 O G | 3/4 " X 16 | 3/4 " X 16 | O 908 | 33 | 36,8 | 19 | 24 | |
1 JO 9-08-10 O G | 3/4 " X 16 | 7/8 " X 14 | O 910 | 34,8 | 44 | 22 | 27 | |
1 JO 9-08-12 O G | 3/4 " X 16 | 1.1 / 16 " X 12 | O 912 | 37,9 | 51 | 27 | 32 | |
1 JO 9-10-08 O G | 7/8 " X 14 | 3/4 " X 16 | O 908 | 38 | 40 | 22 | 27 | |
1 JO 9-10 O G | 7/8 " X 14 | 7/8 " X 14 | O 910 | 37,8 | 44 | 22 | 27 | |
1 JO 9-10-12 O G | 7/8 " X 14 | 1.1 / 16 " X 12 | O 912 | 41 | 51 | 27 | 32 | |
1 JO 9-12-08 O G | 1.1 / 16 " X 12 | 3/4 " X 16 | O 908 | 45 | 44 | 27 | 24 | |
1 JO 9-12-10 O G | 1.1 / 16 " X 12 | 7/8 " X 14 | O 910 | 44,2 | 47 | 27 | 27 | |
1 JO 9 - 12 O G | 1.1 / 16 " X 12 | 1.1 / 16 " X 12 | O 912 | 44,2 | 51 | 27 | 32 | |
1 JO 9 - 12 - 16 O G | 1.1 / 16 " X 12 | 1.5 / 16 " X 12 | O 916 | 47,8 | 54,5 | 33 | 41 | |
1 JO 9 - 14 O G | 1.3 / 16 " X 12 | 1.3 / 16 " X 12 | O 914 | 47,5 | 53 | 30 | 36 | |
1 JO 9 - 14 - 16 O G | 1.3 / 16 " X 12 | 1.5 / 16 " X 12 | O 916 | 48,5 | 54,5 | 33 | 41 | |
1 JO 9 - 16 - 12 O G | 1.5 / 16 " X 12 | 1.1 / 16 " X 12 | O 912 | 48,8 | 54,5 | 33 | 32 | |
1 JO 9 - 16 - 14 O G | 1.5 / 16 " X 12 | 1.3 / 16 " X 12 | O 914 | 49 | 56 | 33 | 36 | |
1 JO 9 - 16 O G | 1.5 / 16 " X 12 | 1.5 / 16 " X 12 | O 916 | 48,8 | 54,5 | 33 | 41 | |
1 JO 9 - 16 - 20 O G | 1.5 / 16 " X 12 | 1.5 / 8 " X 12 | O 920 | 53,8 | 59 | 41 | 50 | |
1 JO 9 - 20 - 16 O G | 1.5 / 8 " X 12 | 1.5 / 16 " X 12 | O 916 | 55,5 | 59,5 | 41 | 41 | |
1 JO 9 - 20 O G | 1.5 / 8 " X 12 | 1.5 / 8 " X 12 | O 920 | 55,3 | 59 | 41 | 50 | |
1 JO 9 - 20 - 24 O G | 1.5 / 8 " X 12 | 1.7 / 8 " X 12 | O 924 | 59,4 | 63 | 48 | 55 | |
1 JO 9 - 24 O G | 1.7 / 8 " X 12 | 1.7 / 8 " X 12 | O 924 | 62,5 | 63 | 48 | 55 | |
1 JO 9 - 32 O G | 2.1 / 2 " x 12 | 2.1 / 2 " x 12 | O 932 | 80 | 76 | 63 | 70 | |
1 re NB 20 0 NB 50 0 NB 20 0 NB 30 0 2 F IS O 11926 - 1 N o t e 1 N u t un d manga ve debería d b e o r de r e d sepa r a t el y . T e nu t NB 20 0 un d slee v e NB 50 0 soy su abl e para mí tr i c t ube , t h e nu t NB 20 0 un d slee v e NB 30 0 soy su abl e f o r inc h t ube . 2 F en d yo soy CONEXIÓN w i th YO ASI 11926 - 1po rt. | ||||||||
