Categoría de producto: adaptadores de ajuste hidráulico JIC para conexión de tubos de potencia de fluido
Norma de producto: ISO 8434-2, SAE J514.
Material: acero al carbono, acero inoxidable o aleación de cobre.
Conexión de extremo de tubo JIC a otro extremo de la siguiente manera: sello cautivo BSP tipos E, G, H, accesorios de la serie ISO 6149, accesorios JIS B2351, accesorios ISO 11926 y SAE J1926 ORB, accesorios DIN 3852 e ISO 1179, accesorios ISO 9974, etc.

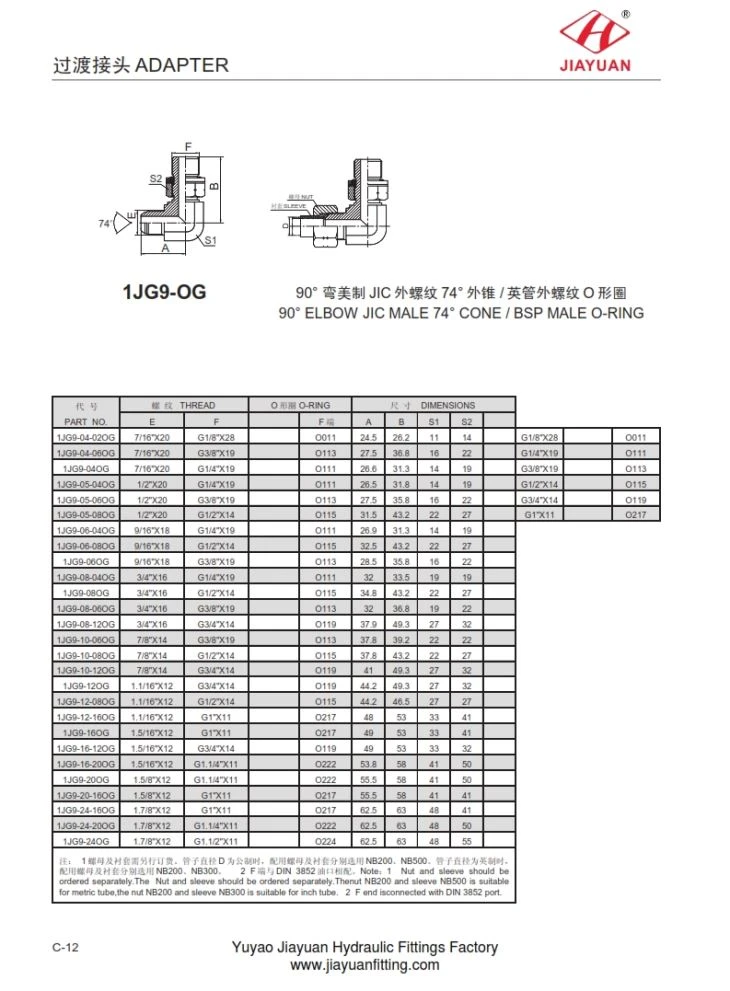

1JG9-OG 90 ° CODO JIC MACHO 74 ° CONO / BSP MACHO O-RING Tabla de dimensiones de la siguiente manera:
PARTE NO. | HILO | ANILLO O | DIMENSIONES | |||||||||
mi | F | F | UNA | si | S1 | S2 | ||||||
1JG9-04-02OG | 7/16 "X20 | G1 / 8 "X28 | O011 | 24,5 | 26,2 | 11 | 14 | G1 / 8 "X28 | O011 | |||
1JG9-04-06OG | 7/16 "X20 | G3 / 8 "X19 | O113 | 27,5 | 36,8 | dieciséis | 22 | G1 / 4 "X19 | O111 | |||
1JG9-04OG | 7/16 "X20 | G1 / 4 "X19 | O111 | 26,6 | 31,3 | 14 | 19 | G3 / 8 "X19 | O113 | |||
1JG9-05-04OG | 1/2 "X20 | G1 / 4 "X19 | O111 | 26,5 | 31,8 | 14 | 19 | G1 / 2 "X14 | O115 | |||
1JG9-05-06OG | 1/2 "X20 | G3 / 8 "X19 | O113 | 27,5 | 35,8 | dieciséis | 22 | G3 / 4 "X14 | O119 | |||
1JG9-05-08OG | 1/2 "X20 | G1 / 2 "X14 | O115 | 31,5 | 43,2 | 22 | 27 | G1 "X11 | O217 | |||
1JG9-06-04OG | 9/16 "X18 | G1 / 4 "X19 | O111 | 26,9 | 31,3 | 14 | 19 | |||||
1JG9-06-08OG | 9/16 "X18 | G1 / 2 "X14 | O115 | 32,5 | 43,2 | 22 | 27 | |||||
1JG9-06OG | 9/16 "X18 | G3 / 8 "X19 | O113 | 28,5 | 35,8 | dieciséis | 22 | |||||
1JG9-08-04OG | 3/4 "X16 | G1 / 4 "X19 | O111 | 32 | 33,5 | 19 | 19 | |||||
1JG9-08OG | 3/4 "X16 | G1 / 2 "X14 | O115 | 34,8 | 43,2 | 22 | 27 | |||||
1JG9-08-06OG | 3/4 "X16 | G3 / 8 "X19 | O113 | 32 | 36,8 | 19 | 22 | |||||
1JG9-08-12OG | 3/4 "X16 | G3 / 4 "X14 | O119 | 37,9 | 49,3 | 27 | 32 | |||||
1JG9-10-06OG | 7/8 "X14 | G3 / 8 "X19 | O113 | 37,8 | 39,2 | 22 | 22 | |||||
1JG9-10-08OG | 7/8 "X14 | G1 / 2 "X14 | O115 | 37,8 | 43,2 | 22 | 27 | |||||
1JG9-10-12OG | 7/8 "X14 | G3 / 4 "X14 | O119 | 41 | 49,3 | 27 | 32 | |||||
1JG9-12OG | 1.1 / 16 "X12 | G3 / 4 "X14 | O119 | 44,2 | 49,3 | 27 | 32 | |||||
1JG9-12-08OG | 1.1 / 16 "X12 | G1 / 2 "X14 | O115 | 44,2 | 46,5 | 27 | 27 | |||||
1JG9-12-16OG | 1.1 / 16 "X12 | G1 "X11 | O217 | 48 | 53 | 33 | 41 | |||||
1JG9-16OG | 1.5 / 16 "X12 | G1 "X11 | O217 | 49 | 53 | 33 | 41 | |||||
1JG9-16-12OG | 1.5 / 16 "X12 | G3 / 4 "X14 | O119 | 49 | 53 | 33 | 32 | |||||
1JG9-16-20OG | 1.5 / 16 "X12 | G1.1 / 4 "X11 | O222 | 53,8 | 58 | 41 | 50 | |||||
1JG9-20OG | 1.5 / 8 "X12 | G1.1 / 4 "X11 | O222 | 55,5 | 58 | 41 | 50 | |||||
1JG9-20-16OG | 1.5 / 8 "X12 | G1 "X11 | O217 | 55,5 | 58 | 41 | 41 | |||||
1JG9-24-16OG | 1.7 / 8 "X12 | G1 "X11 | O217 | 62,5 | 63 | 48 | 41 | |||||
1JG9-24-20OG | 1.7 / 8 "X12 | G1.1 / 4 "X11 | O222 | 62,5 | 63 | 48 | 50 | |||||
1JG9-24OG | 1.7 / 8 "X12 | G1.1 / 2 "X11 | O224 | 62,5 | 63 | 48 | 55 | |||||
