Categoría de producto: adaptadores de ajuste hidráulico JIC para conexión de tubos de potencia de fluido
Norma de producto: ISO 8434-2, SAE J514.
Material: acero al carbono, acero inoxidable o aleación de cobre.
Conexión de extremo de tubo JIC a otro extremo de la siguiente manera: sello cautivo BSP tipos E, G, H, accesorios de la serie ISO 6149, accesorios JIS B2351, accesorios ISO 11926 y SAE J1926 ORB, accesorios DIN 3852 e ISO 1179, accesorios ISO 9974, etc.

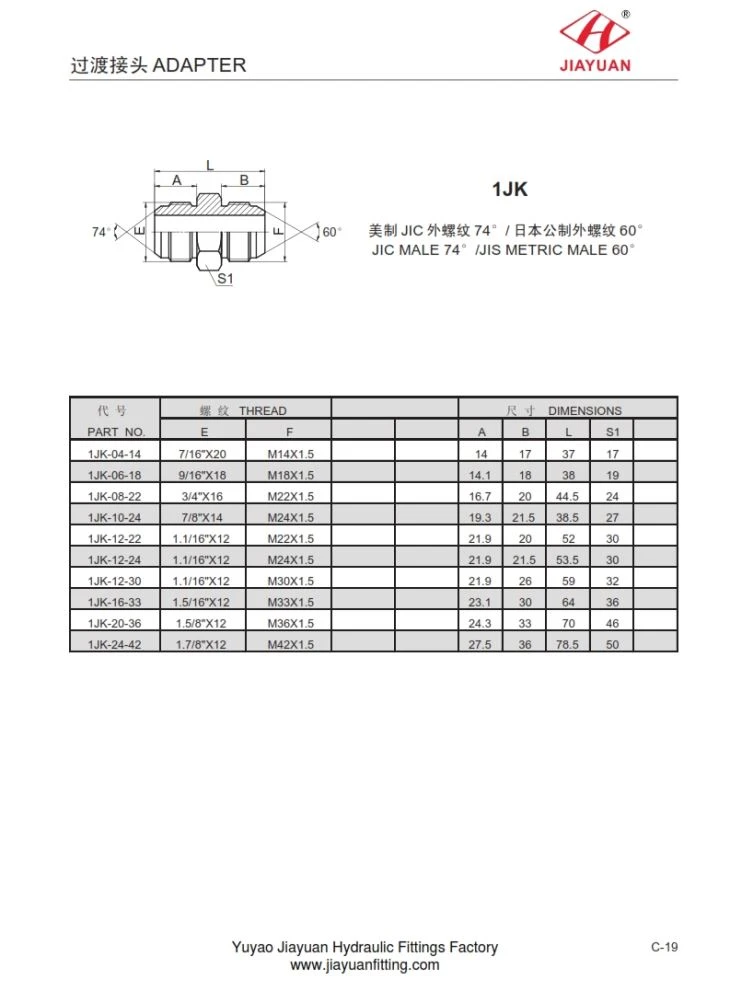

1JK JIC MALE 74 ° / JIS METRIC MALE 60 ° Tabla de dimensiones de la siguiente manera:
PARTE NO. |
HILO |
DIMENSIONES | |||||
mi |
F |
UNA |
si |
L |
S1 | ||
1JK-04-14 |
7/16 "X20 |
M14X1.5 |
14 |
17 |
37 |
17 | |
1JK-06-18 |
9/16 "X18 |
M18X1.5 |
14.1 |
18 años |
38 |
19 | |
1JK-08-22 |
3/4 "X16 |
M22X1.5 |
16,7 |
20 |
44,5 |
24 | |
1JK-10-24 |
7/8 "X14 |
M24X1.5 |
19,3 |
21,5 |
38,5 |
27 | |
1JK-12-22 |
1.1 / 16 "X12 |
M22X1.5 |
21,9 |
2 0 |
52 |
30 | |
1JK-12-24 |
1.1 / 16 "X12 |
M24X1.5 |
21,9 |
21. 5 |
53,5 |
30 | |
1JK-12-30 |
1.1 / 16 "X12 |
M30X1.5 |
21,9 |
2 6 |
59 |
32 | |
1JK-16-33 |
1.5 / 16 "X12 |
M33X1.5 |
23,1 |
3 0 |
64 |
36 | |
1JK-20-36 |
1.5 / 8 "X12 |
M36X1.5 |
24,3 |
33 |
70 |
46 | |
1JK-24-42 |
1.7 / 8 "X12 |
M42X1.5 |
27,5 |
36 |
78,5 |
50 | |
