1. Los adaptadores de accesorios de tubo DIN tienen perno macho métrico, perno macho BSPP, perno macho UNF, los tipos de sellado tienen sello Eolastic ED, junta tórica, junta tórica con anillo de retención, cara de corte de metal, arandela de sellado y rosca cónica. Los adaptadores DIN se conectarán a los extremos del puerto hembra.
2. En los métodos de sellado, el perno macho se acoplará con los puertos hembra como se muestra en el siguiente dibujo:
Sellado de cara plana
 |  |
 |  |
Junta tórica de sellado en chaflán
Sellado de roscas cónicas
3. Normas de los tacos masculinos para todos los puertos:
● Los adaptadores y adaptadores de tubo DIN están disponibles con varios tipos de espárragos de puerto de rosca paralela Cara plana métrica DIN (ISO 9974); Cara plana BSPP (ISO 1179); Roscas rectas SAE (SAE J1926 / ISO 11926); ISO (ISO 6149); JIS (JIS B2351).
● Conexiones DIN con espárragos de puerto de rosca cónica: rosca NPT ANSI / ASME B 1.20.1-1983; Rosca BSPT ISO 7 / BS 21 / DIN 2999-1; Rosca métrica métrica DIN 3852-1, rosca en pulgadas DIN 3852-2.
1. Adaptadores para accesorios hidráulicos serie 1CM / 1DM WD

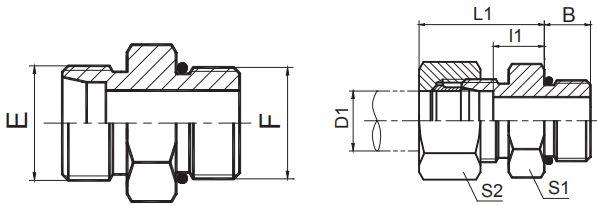

Extremo de cono DIN 24 ° / Rosca métrica macho ED (ISO 9974)
PARTE NO. | HILO | TUBO OD | DIMENSIONES | MPa | |||||
mi | F | D1 | segundo | l1 | L1 | S1 | S2 | ||
1CM-12-10WD | M12X1.5 | M10X1 | 6 | 8 | 8.5 | 23 | 14 | 14 | 31.5 l |
1CM-14-12WD | M14X1.5 | M12X1.5 | 8 | 12 | 10 | 25 | 17 | 17 | |
1CM-16-12WD | M16X1.5 | M12X1.5 | 10 | 12 | 11 | 25 | 17 | 19 | |
1CM-16-14WD | M16X1.5 | M14X1.5 | 10 | 12 | 11 | 26 | 19 | 19 | |
1CM-16-18WD | M16X1.5 | M18X1.5 | 10 | 12 | 12.5 | 27 | 24 | 19 | |
1CM-18-16WD | M18X1.5 | M16X1.5 | 12 | 12 | 12.5 | 27 | 22 | 22 | |
1CM-18WD | M18X1.5 | M18X1.5 | 12 | 12 | 12.5 | 27 | 24 | 22 | |
1CM-18-22WD | M18X1.5 | M22X1.5 | 12 | 14 | 14 | 29 | 27 | 22 | |
1CM-22-18WD | M22X1.5 | M18X1.5 | 15 | 12 | 13.5 | 29 | 24 | 27 | |
1CM-22WD | M22X1.5 | M22X1.5 | 15 | 14 | 15 | 30 | 27 | 27 | |
1CM-26-22WD | M26X1.5 | M22X1.5 | 18 | 14 | 14.5 | 31 | 27 | 32 | |
1CM-30-26WD | M30X2 | M26X1.5 | 22 | dieciséis | 16.5 | 33 | 32 | 36 | 16L |
1CM-30-27WD | M30X2 | M27X2 | 22 | dieciséis | 16.5 | 33 | 32 | 36 | |
1CM-36-33WD | M36X2 | M33X2 | 28 | 18 | 17.5 | 34 | 41 | 41 | |
1CM-45-42WD | M45X2 | M42X2 | 35 | 20 | 17.5 | 39 | 50 | 50 | |
1CM-52-48WD | M52X2 | M48X2 | 42 | 22 | 19 | 42 | 55 | 60 | |
1DM-14-12WD | M14X1.5 | M12X1.5 | 6 | 12 | 13 | 28 | 17 | 17 | 63S |
1DM-16-14WD | M16X1.5 | M14X1.5 | 8 | 12 | 15 | 30 | 19 | 19 | |
1DM-18-16WD | M18X1.5 | M16X1.5 | 10 | 12 | 15 | 31 | 22 | 22 | |
1DM-20-18WD | M20X1.5 | M18X1.5 | 12 | 12 | 17 | 33 | 24 | 24 | |
1DM-22-20WD | M22X1.5 | M20X1.5 | 14 | 14 | 19 | 37 | 27 | 27 | |
1DM-24-22WD | M24x1.5 | M22X1.5 | dieciséis | 14 | 18.5 | 37 | 27 | 30 | 40S |
1DM-30-27WD | M30X2 | M27X2 | 20 | dieciséis | 20.5 | 42 | 32 | 36 | |
1DM-36-33WD | M36X2 | M33X2 | 25 | 18 | 23 | 47 | 41 | 46 | |
1DM-42WD | M42X2 | M42X2 | 30 | 20 | 23.5 | 50 | 50 | 50 | |
1DM-52-48WD | M52X2 | M48X2 | 38 | 22 | 26 | 57 | 55 | 60 | 31.5S |
Nota: En caso de que esté interesado en pedir el adaptador en un juego completo con anillo de corte y tuerca, es necesario insertar el sufijo "RN" después de nuestra parte no. por ejemplo 1DM-20-18WD / RN. | |||||||||
2. Adaptadores para accesorios hidráulicos serie 1CB / 1DB WD
Extremo de cono DIN 24 ° / Sello ED ED de rosca macho BSPP (ISO 1179)
PARTE NO. | HILO | TUBO OD | DIMENSIONES | MPa | |||||
mi | F | D1 | segundo | l1 | L1 | S1 | S2 | ||
1CB-12-02WD | M12X1.5 | G1 / 8 "X28 | 6 | 8 | 8.5 | 23.5 | 14 | 14 | 31.5L |
1CB-12-04WD | M12X1.5 | G1 / 4 "X19 | 6 | 12 | 10 | 25 | 19 | 14 | |
1CB-12-06WD | M12X1.5 | G3 / 8 "X19 | 6 | 12 | 11.5 | 26.5 | 22 | 14 | |
1CB-14-02WD | M14X1.5 | G1 / 8 "X28 | 8 | 8 | 9 | 24 | 14 | 17 | |
1CB-14-04WD | M14X1.5 | G1 / 4 "X19 | 8 | 12 | 10 | 24 | 19 | 17 | |
1CB-14-06WD | M14X1.5 | G3 / 8 "X19 | 8 | 12 | 11 | 26 | 22 | 17 | |
1CB-16-04WD | M16X1.5 | G1 / 4 "X19 | 10 | 12 | 11 | 24.5 | 19 | 19 | |
1CB-16-06WD | M16X1.5 | G3 / 8 "X19 | 10 | 12 | 12.5 | 26 | 22 | 19 | |
1CB-16-08WD | M16X1.5 | G1 / 2 "X14 | 10 | 14 | 13 | 28 | 27 | 19 | |
1CB-18-04WD | M18X1.5 | G1 / 4 "X19 | 12 | 12 | 12 | 27 | 19 | 22 | |
1CB-18-06WD | M18X1.5 | G3 / 8 "X19 | 12 | 12 | 12.5 | 26 | 22 | 22 | |
1CB-18-08WD | M18X1.5 | G1 / 2 "X14 | 12 | 14 | 14 | 28 | 27 | 22 | |
1CB-22-04WD | M22X1.5 | G1 / 4 "X19 | 15 | 12 | 13 | 28 | 24 | 27 | |
1CB-22-06WD | M22X1.5 | G3 / 8 "X19 | 15 | 12 | 13.5 | 28 | 24 | 27 | |
1CB-22-08WD | M22X1.5 | G1 / 2 "X14 | 15 | 14 | 14 | 29 | 27 | 27 | |
1CB-22-12WD | M22X1.5 | G3 / 4 "X14 | 15 | dieciséis | 15 | 29 | 32 | 27 | |
1CB-26-08WD | M26X1.5 | G1 / 2 "X14 | 18 | 14 | 14.5 | 31 | 27 | 32 | |
1CB-26-12WD | M26X1.5 | G3 / 4 "X14 | 18 | dieciséis | 14.5 | 31 | 32 | 32 | |
1CB-30-12WD | M30X2 | G3 / 4 "X14 | 22 | dieciséis | 16.5 | 33 | 32 | 36 | 16L |
1CB-36-16WD | M36X2 | G1 "X11 | 28 | 18 | 17.5 | 34 | 41 | 41 | |
1CB-45-20WD | M45X2 | G1.1 / 4 "X11 | 35 | 20 | 17.5 | 39 | 50 | 50 | |
1CB-52-24WD | M52X2 | G1.1 / 2 "X11 | 42 | 22 | 19 | 42 | 55 | 60 | |
1DB-14-04WD | M14X1.5 | G1 / 4 "X19 | 6 | 12 | 15 | 19 | 17 | 63S | |
1DB-16-04WD | M16X1.5 | G1 / 4 "X19 | 8 | 12 | 15 | 30 | 19 | 19 | |
1DB-16-06WD | M16X1.5 | G3 / 8 "X19 | 8 | 12 | 15.5 | 30 | 22 | 19 | |
1DB-18-04WD | M18X1.5 | G1 / 4 "X19 | 10 | 12 | 14.5 | 31 | 19 | 22 | |
1DB-18-06WD | M18X1.5 | G3 / 8 "X19 | 10 | 12 | 14.5 | 31 | 22 | 22 | |
1DB-18-08WD | M18X1.5 | G1 / 2 "X14 | 10 | 14 | 17.5 | 34 | 27 | 22 | |
1DB-20-04WD | M20X1.5 | G1 / 4 "X19 | 12 | 12 | 16.5 | 33 | 22 | 24 | |
1DB-20-06WD | M20X1.5 | G3 / 8 "X19 | 12 | 12 | 15 | 33 | 22 | 24 | |
1DB-20-08WD | M20X1.5 | G1 / 2 "X14 | 12 | 14 | 17.5 | 34 | 27 | 24 | |
1DB-22-08WD | M22X1.5 | G1 / 2 "X14 | 14 | 14 | 19 | 37 | 27 | 27 | |
1DB-24-06WD | M24x1.5 | G3 / 8 "X19 | dieciséis | 12 | 18 | 36.5 | 27 | 30 | 40S |
1DB-24-08WD | M24x1.5 | G1 / 2 "X14 | dieciséis | 14 | 18.5 | 37 | 27 | 30 | |
1DB-24-12WD | M24x1.5 | G3 / 4 "X14 | dieciséis | dieciséis | 20.5 | 39 | 32 | 30 | |
1DB-30-12WD | M30X2 | G3 / 4 "X14 | 20 | dieciséis | 20.5 | 42 | 32 | 36 | |
1DB-36-08WD | M36X2 | G1 / 2 "X14 | 25 | 14 | 23 | 47 | 41 | 46 | |
1DB-36-12WD | M36X2 | G3 / 4 "X14 | 25 | dieciséis | 23 | 47 | 41 | 46 | |
1DB-36-16WD | M36X2 | G1 "X11 | 25 | 18 | 23 | 47 | 41 | 46 | |
1DB-42-20WD | M42X2 | G1.1 / 4 "X11 | 30 | 20 | 23.5 | 50 | 50 | 50 | |
1DB-52-24WD | M52X2 | G1.1 / 2 "X11 | 38 | 22 | 26 | 57 | 55 | 60 | 31.5S |
Nota: En caso de que esté interesado en pedir el adaptador en un juego completo con anillo de corte y tuerca, es necesario insertar el sufijo "RN" después de nuestra parte no. por ejemplo 1DB-20-08WD / RN. | |||||||||
3. Adaptadores para accesorios hidráulicos serie 1CO / 1DO
Extremo de cono DIN 24 ° / Junta tórica de rosca macho UNF / UN (ISO 11926)
PARTE NO. | HILO | TUBO OD | DIMENSIONES | MPa | |||||
mi | F | D1 | segundo | l1 | L1 | S1 | S2 | ||
1CO-14-04 | M14X1.5 | 7/16 "X20 | 8 | 9 | 10 | 25 | 17 | 17 | 31.5 l |
1CO-16-04 | M16X1.5 | 7/16 "X20 | 10 | 9 | 11 | 26 | 17 | 19 | |
1CO-18-06 | M18X1.5 | 9/16 "X18 | 12 | 10 | 11 | 26 | 19 | 22 | |
1CO-18-08 | M18X1.5 | 3/4 "X16 | 12 | 11 | 13 | 28 | 24 | 22 | |
1CO-18-10 | M18X1.5 | 7/8 "X14 | 12 | 12.7 | 14.3 | 29 | 27 | 22 | |
1CO-22-08 | M22X1.5 | 3/4 "X16 | 15 | 11 | 14 | 29 | 24 | 27 | |
1CO-22-10 | M22X1.5 | 7/8 "X14 | 15 | 12.7 | 15.3 | 30 | 27 | 27 | |
1CO-22-12 | M22X1.5 | 1.1 / 16 "X12 | 15 | 15.09 | 11.91 | 30 | 32 | 27 | |
1CO-26-08 | M26X1.5 | 3/4 "X16 | 18 | 11 | 14.5 | 31 | 27 | 32 | |
1CO-26-10 | M26X1.5 | 7/8 "X14 | 18 | 12.7 | 14.8 | 31 | 27 | 32 | |
1CO-30-08 | M30X2 | 3/4 "X16 | 18 | 11.13 | 13.87 | 33 | 32 | 36 | 16L |
1CO-30-10 | M30X2 | 7/8 "X14 | 22 | 12.7 | 16.8 | 33 | 32 | 36 | |
1CO-30-12 | M30X2 | 1.1 / 16 "X12 | 22 | 15 | 16.5 | 33 | 32 | 36 | |
1CO-30-16 | M30X2 | 1.5 / 16 "X12 | 22 | 15 | 17.5 | 34 | 41 | 36 | |
1CO-36-12 | M36X2 | 1.1 / 16 "X12 | 28 | 15.09 | 14.41 | 34 | 41 | 41 | |
1CO-36-16 | M36X2 | 1.5 / 16 "X12 | 28 | 15 | 17.5 | 34 | 41 | 41 | |
1CO-45-16 | M45X2 | 1.5 / 16 "X12 | 35 | 15 | 17.5 | 39 | 46 | 50 | |
1CO-45-20 | M45X2 | 1.5 / 8 "X12 | 35 | 15.09 | 16.41 | 39 | 50 | 50 | |
1CO-52-20 | M52X2 | 1.5 / 8 "X12 | 42 | 15.09 | 15.91 | 42 | 55 | 60 | |
1DO-16-04 | M16X1.5 | 7/16 "X20 | 8 | 9 | 15 | 30 | 17 | 19 | 63S |
1DO-18-06 | M18X1.5 | 9/16 "X18 | 10 | 10 | 14.5 | 31 | 19 | 22 | |
1DO-20-06 | M20X1.5 | 9/16 "X18 | 12 | 10 | 14.5 | 31 | 22 | 24 | |
1DO-20-08 | M20X1.5 | 3/4 "X16 | 12 | 11 | 17.5 | 34 | 24 | 24 | |
1DO-24-08 | M24x1.5 | 3/4 "X16 | dieciséis | 11 | 15.5 | 34 | 24 | 30 | 40S |
1DO-24-10 | M24x1.5 | 7/8 "X14 | dieciséis | 12.7 | 18.8 | 37 | 27 | 30 | |
1DO-30-08 | M30X2 | 3/4 "X16 | 20 | 11 | 20.5 | 42 | 32 | 36 | |
1DO-30-10 | M30X2 | 7/8 "X14 | 20 | 12.7 | 20.8 | 42 | 32 | 36 | |
1DO-30-12 | M30X2 | 1.1 / 16 "X12 | 20 | 15 | 20.5 | 42 | 32 | 36 | |
1DO-36-12 | M36X2 | 1.1 / 16 "X12 | 25 | 15.09 | 19.91 | 47 | 41 | 46 | |
1DO-36-16 | M36X2 | 1.5 / 16 "X12 | 25 | 15 | 23 | 47 | 41 | 46 | |
1DO-42-16 | M42X2 | 1.5 / 16 "X12 | 30 | 15 | 23.5 | 50 | 46 | 50 | |
1DO-42-20 | M42X2 | 1.5 / 8 "X12 | 30 | 15 | 23.5 | 50 | 50 | 50 | |
1DO-52-20 | M52X2 | 1.5 / 8 "X12 | 38 | 15.09 | 22.9 | 53.9 | 55 | 60 | 31.5S |
Nota: En caso de que esté interesado en pedir el adaptador en un juego completo con anillo de corte y tuerca, es necesario insertar el sufijo "RN" después de nuestra parte no. por ejemplo 1C9-30RN. | |||||||||
4. Adaptadores para accesorios hidráulicos serie 1CB / 1DB
Extremo de cono de 24 ° DIN / Rosca BSP macho Junta de arandela adherida DIN 3852-2
PARTE NO. | HILO | TUBO OD | DIMENSIONES | MPa | ||||||
mi | F | D1 | segundo | l1 | L1 | L | S1 | S2 | ||
1CB-12-02 | M12X1.5 | G1 / 8 "X28 | 6 | 10 | 8 | 23 | 24 | 14 | 14 | 31.5L |
1CB-12-04 | M12X1.5 | G1 / 4 "X19 | 6 | 12 | 9 | 24 | 28 | 19 | 14 | |
1CB-14-02 | M14X1.5 | G1 / 8 "X28 | 8 | 10 | 8 | 23 | 25 | 14 | 17 | |
1CB-14-04 | M14X1.5 | G1 / 4 "X19 | 8 | 12 | 9 | 25 | 28 | 19 | 17 | |
1CB-14-06 | M14X1.5 | G3 / 8 "X19 | 8 | 13.5 | 9 | 24 | 28.5 | 22 | 17 | |
1CB-16-04 | M16X1.5 | G1 / 4 "X19 | 10 | 12 | 10 | 25 | 28 | 19 | 19 | |
1CB-16-06 | M16X1.5 | G3 / 8 "X19 | 10 | 13.5 | 12.5 | 25 | 33 | 22 | 19 | |
1CB-16-08 | M16X1.5 | G1 / 2 "X14 | 10 | dieciséis | 11 | 26 | 32 | 27 | 19 | |
1CB-18-04 | M18X1.5 | G1 / 4 "X19 | 12 | 12 | 10 | 25 | 29 | 19 | 22 | |
1CB-18-06 | M18X1.5 | G3 / 8 "X19 | 12 | 13.5 | 10 | 25 | 30.5 | 22 | 22 | |
1CB-18-08 | M18X1.5 | G1 / 2 "X14 | 12 | dieciséis | 11 | 26 | 33 | 27 | 22 | |
1CB-18-12 | M18X1.5 | G3 / 4 "X14 | 12 | 18.5 | 11 | 26 | 36.5 | 32 | 22 | |
1CB-22-06 | M22X1.5 | G3 / 8 "X19 | 15 | 13.5 | 11 | 26 | 31.5 | 24 | 27 | |
1CB-22-08 | M22X1.5 | G1 / 2 "X14 | 15 | dieciséis | 12 | 27 | 34 | 27 | 27 | |
1CB-26-08 | M26X1.5 | G1 / 2 "X14 | 18 | dieciséis | 11.5 | 28 | 35 | 27 | 32 | |
1CB-26-12 | M26X1.5 | G3 / 4 "X14 | 18 | 18.5 | 11.5 | 28 | 35.5 | 32 | 32 | |
1CB-30-12 | M30X2 | G3 / 4 "X14 | 22 | 18.5 | 13.5 | 30 | 39.5 | 32 | 36 | 16L |
1CB-36-16 | M36X2 | G1 "X11 | 28 | 20.5 | 14.5 | 31 | 42.5 | 41 | 41 | |
1CB-45-20 | M45X2 | G1.1 / 4 "X11 | 35 | 20.5 | 15.5 | 37 | 45.5 | 50 | 50 | |
1CB-52-24 | M52X2 | G1.1 / 2 "X11 | 42 | 23 | dieciséis | 39 | 50 | 55 | 60 | |
1DB-14-04 | M14X1.5 | G1 / 4 "X19 | 6 | 12 | 13 | 28 | 30 | 19 | 17 | 63S |
1DB-16-04 | M16X1.5 | G1 / 4 "X19 | 8 | 12 | 13 | 28 | 32 | 19 | 19 | |
1DB-16-06 | M16X1.5 | G3 / 8 "X19 | 8 | 13.5 | 15 | 32 | 35.5 | 22 | 19 | |
1DB-18-04 | M18X1.5 | G1 / 4 "X19 | 10 | 12 | 12.5 | 29 | 32 | 19 | 22 | |
1DB-18-06 | M18X1.5 | G3 / 8 "X19 | 10 | 13.5 | 14.5 | 31 | 33.5 | 22 | 22 | |
1DB-18-08 | M18X1.5 | G1 / 2 "X14 | 10 | dieciséis | 14.5 | 31 | 36 | 27 | 22 | |
1DB-20-04 | M20X1.5 | G1 / 4 "X19 | 12 | 12 | 14.5 | 31 | 34 | 22 | 24 | |
1DB-20-06 | M20X1.5 | G3 / 8 "X19 | 12 | 13.5 | 14.5 | 31 | 35.5 | 22 | 24 | |
1DB-20-08 | M20X1.5 | G1 / 2 "X14 | 12 | dieciséis | 14.5 | 31 | 38 | 27 | 24 | |
1DB-22-08 | M22X1.5 | G1 / 2 "X14 | 14 | dieciséis | dieciséis | 34 | 40 | 27 | 27 | |
1DB-24-06 | M24x1.5 | G3 / 8 "X19 | dieciséis | 13.5 | 15.5 | 34 | 37.5 | 27 | 30 | 40S |
1DB-24-08 | M24x1.5 | G1 / 2 "X14 | dieciséis | dieciséis | 15.5 | 34 | 40 | 27 | 30 | |
1DB-24-12 | M24x1.5 | G3 / 4 "X14 | dieciséis | 18.5 | 17.5 | 36 | 44.5 | 32 | 30 | |
1DB-30-12 | M30X2 | G3 / 4 "X14 | 20 | 18.5 | 17.5 | 39 | 48.5 | 32 | 36 | |
1DB-36-08 | M36X2 | G1 / 2 "X14 | 25 | dieciséis | 19 | 43 | 48 | 38 | 46 | |
1DB-36-12 | M36X2 | G3 / 4 "X14 | 25 | 18.5 | 19 | 43 | 50.5 | 38 | 46 | |
1DB-36-16 | M36X2 | G1 "X11 | 25 | 20.5 | 20 | 44 | 52.5 | 41 | 46 | |
1DB-42-20 | M42X2 | G1.1 / 4 "X11 | 30 | 20.5 | 21.5 | 48 | 54.5 | 50 | 50 | |
1DB-52-24 | M52X2 | G1.1 / 2 "X11 | 38 | 23 | 23 | 54 | 62 | 55 | 60 | 31.5S |
Nota: En caso de que esté interesado en pedir el adaptador en un juego completo con anillo de corte y tuerca, es necesario insertar el sufijo "RN" después de nuestra parte no. por ejemplo 1DB-20-08RN. | ||||||||||
5. Adaptadores para accesorios hidráulicos serie 1CH / 1DH
Extremo de cono DIN 24 ° / Junta tórica rosca macho métrica DIN ISO 6149 perno
PARTE NO. | HILO | TUBO OD | O anillo | DIMENSIONES | MPa | |||||
mi | F | D1 | segundo | l1 | L1 | S1 | S2 | |||
1CH-12-10 | M12X1.5 | M10X1 | 6 | O08.1X1.6 | 8.5 | 9.5 | 23 | 14 | 14 | 31.5L |
1CH-14 | M14X1.5 | M14X1.5 | 8 | O11.3X2.4 | 11 | 10 | 25 | 19 | 17 | |
1CH-14-12 | M14X1.5 | M12X1.5 | 8 | O09.3X2.4 | 11 | 10 | 25 | 17 | 17 | |
1CH-16-14 | M16X1.5 | M14X1.5 | 10 | O11.3X2.4 | 11 | 13 | 26 | 19 | 19 | |
1CH-18-14 | M18X1.5 | M14X1.5 | 12 | O11.3X2.4 | 11 | 11 | 25.5 | 19 | 22 | |
1CH-14-18 | M14X1.5 | M18X1.5 | 8 | O15.3X2.4 | 12.5 | 11.5 | 26.5 | 24 | 17 | |
1CH-16 | M16X1.5 | M16X1.5 | 10 | O13.3X2.4 | 11.5 | 13 | 28 | 22 | 19 | |
1CH-16-18 | M16X1.5 | M18X1.5 | 10 | O15.3X2.4 | 12.5 | 12.5 | 28 | 24 | 19 | |
1CH-18-16 | M18X1.5 | M16X1.5 | 12 | O13.3X2.4 | 11.5 | 12 | 27 | 22 | 22 | |
1CH-22-16 | M22X1.5 | M16X1.5 | 15 | O13.3X2.4 | 11.5 | 13.5 | 29.5 | 24 | 27 | |
1CH-22-18 | M22X1.5 | M18X1.5 | 15 | O15.3X2.4 | 12.5 | 13.5 | 29 | 24 | 27 | |
1CH-16-22 | M16X1.5 | M22X1.5 | 10 | O19.3X2.4 | 13 | 14 | 29.5 | 27 | 19 | |
1CH-22-20 | M22X1.5 | M20X1.5 | 15 | O17.3X2.4 | 12 | 15 | 30.5 | 27 | 27 | |
1CH-22 | M22X1.5 | M22X1.5 | 15 | O19.3X2.4 | 13 | 15 | 31 | 27 | 27 | |
1CH-26-22 | M26X1.5 | M22X1.5 | 18 | O19.3X2.4 | 13 | 14.5 | 31 | 27 | 32 | |
1CH-26 | M26X1.5 | M26X1.5 | 18 | O23.5X3.0 | 13.5 | 13.5 | 31 | 32 | 32 | |
1CH-26-27 | M26X1.5 | M27X2 | 18 | O23.5X3.0 | dieciséis | 14.5 | 32 | 32 | 32 | |
1CH-26-33 | M26X1.5 | M33X2 | 18 | O29.5X3.0 | dieciséis | 15.5 | 33 | 41 | 32 | |
1CH-30-22 | M30X2 | M22X1.5 | 22 | O19.3X2.4 | 13 | 17.5 | 33 | 32 | 41 | 16L |
1CH-30-27 | M30X2 | M27X2 | 22 | O23.5X3.0 | dieciséis | 16.5 | 33 | 32 | 36 | |
1CH-30 | M30X2 | M30X2 | 22 | O26.5X3.0 | dieciséis | 17.5 | 33 | 36 | 36 | |
1CH-36-27 | M36X2 | M27X2 | 28 | O23.5X3.0 | dieciséis | 17.5 | 34 | 41 | 41 | |
1CH-36-33 | M36X2 | M33X2 | 28 | O29.5X3.0 | dieciséis | 17.5 | 34 | 41 | 41 | |
1CH-36-42 | M36X2 | M42X2 | 28 | O38.5X3.0 | dieciséis | 18.5 | 35 | 50 | 41 | |
1CH-45-33 | M45X2 | M33X2 | 35 | O29.5X3.0 | dieciséis | 17.5 | 37 | 46 | 50 | |
1CH-45-42 | M45X2 | M42X2 | 35 | O38.5X3.0 | dieciséis | 17.5 | 37 | 50 | 50 | |
1CH-52-48 | M52X2 | M48X2 | 42 | O44.5X3.0 | 17.5 | 19 | 55 | 60 | ||
1DH-14 | M14X1.5 | M14X1.5 | 6 | O11.3X2.4 | 11 | 15 | 28 | 19 | 17 | 63S |
1DH-14-12 | M14X1.5 | M12X1.5 | 6 | O09.3X2.4 | 11 | 13 | 28 | 17 | 17 | |
1DH-16-14 | M16X1.5 | M14X1.5 | 8 | O11.3X2.4 | 11 | 15 | 30 | 19 | 19 | |
1DH-18-16 | M18X1.5 | M16X1.5 | 10 | O13.3X2.4 | 11.5 | 15 | 31 | 22 | 22 | |
1DH-20-14 | M20X1.5 | M14X1.5 | 12 | O11.3X2.4 | 11 | 15 | 31 | 22 | 24 | |
1DH-20-16 | M20X1.5 | M16X1.5 | 12 | O13.3X2.4 | 11.5 | 15 | 31 | 22 | 24 | |
1DH-20-18 | M20X1.5 | M18X1.5 | 12 | O15.3X2.4 | 12.5 | 17 | 33 | 24 | 24 | |
1DH-20-22 | M20X1.5 | M22X1.5 | 12 | O19.3X2.4 | 13 | 17.5 | 35 | 27 | 30 | |
1DH-24-22 | M24x1.5 | M22X1.5 | dieciséis | O19.3X2.4 | 13 | 18.5 | 37 | 27 | 30 | 40S |
1DH-30 | M30X2 | M30X2 | 20 | O26.5X3.0 | dieciséis | 20.5 | 42 | 36 | 36 | |
1DH-30-27 | M30X2 | M27X2 | 20 | O23.5X3.0 | dieciséis | 20.5 | 42 | 32 | 36 | |
1DH-30-33 | M30X2 | M33X2 | 20 | dieciséis | 22.5 | 42 | 41 | 36 | ||
1DH-36-27 | M36X2 | M27X2 | 25 | O23.5X3.0 | dieciséis | 23 | 47 | 41 | 46 | |
1DH-36-33 | M36X2 | M33X2 | 25 | O29.5X3.0 | dieciséis | 23 | 47 | 41 | 46 | |
1DH-42 | M42X2 | M42X2 | 30 | O38.5X3.0 | dieciséis | 23.5 | 50 | 50 | 50 | |
1DH-42-48 | M42X2 | M48X2 | 30 | O44.5X3.0 | 17.5 | 26.5 | 52 | 55 | 50 | |
6. Adaptadores para accesorios hidráulicos Serie 1CT / 1DT
Extremo de cono DIN 24 ° / Rosca cónica BSPT corta macho (DIN 3852-2, tipo C)
PARTE NO. | HILO | TUBO OD | DIMENSIONES | MPa | ||||
mi | F | re | l1 | L1 | S1 | S2 | ||
1CT-12-02SP | M12x1.5 | R1 / 8 "x28 | 6 | 13 | 28 | 12 | 14 | 31.5L |
1CT-12-04SP | M12x1.5 | R1 / 4 "x19 | 8 | 8 | 14 | 14 | ||
1CT-14-04SP | M14x1.5 | R1 / 4 "x19 | 8 | 16.5 | 31.5 | 14 | 17 | |
1CT-14-06SP | M14x1.5 | R3 / 8 "x19 | 8 | 17.6 | 32.6 | 19 | 17 | |
1CT-16-04SP | M16x1.5 | R1 / 4 "x19 | 10 | 17.5 | 32.5 | 17 | 19 | |
1CT-16-06SP | M16x1.5 | R3 / 8 "x19 | 10 | 18.6 | 33.6 | 19 | 19 | |
1CT-16-08SP | M16x1.5 | R1 / 2 "x14 | 10 | 21.8 | 36.8 | 22 | 19 | |
1CT-16-12SP | M16x1.5 | R3 / 4 "x14 | 10 | 21.5 | 36.5 | 30 | 19 | |
1CT-18-04SP | M18x1.5 | R1 / 4 "x19 | 12 | 18.5 | 33.5 | 19 | 22 | |
1CT-18-06SP | M18x1.5 | R3 / 8 "x19 | 12 | 18.6 | 33.6 | 19 | 22 | |
1CT-18-08SP | M18x1.5 | R1 / 2 "x14 | 12 | 21.8 | 36.8 | 22 | 22 | |
1CT-22-08SP | M22x1.5 | R1 / 2 "x14 | 15 | 22.8 | 37.8 | 24 | 27 | |
1CT-26-08SP | M26x1.5 | R1 / 2 "x14 | 18 | 23.3 | 39.8 | 27 | 32 | 16L |
1CT-26-12SP | M26x1.5 | R3 / 4 "x14 | 18 | 22 | 38.5 | 30 | 32 | |
1CT-30-12SP | M30x2 | R3 / 4 "x14 | 22 | 24 | 40.5 | 32 | 36 | |
1CT-36-16SP | M36x2 | R1 "x11 | 28 | 29.6 | 46.1 | 38 | 41 | |
1CT-36-20SP | M36x2 | R1.1 / 4 "x11 | 28 | 29.3 | 45.8 | 46 | 41 | |
1CT-45-16SP | M45x2 | R1 "x11 | 35 | 29.6 | 51.1 | 46 | 50 | |
1CT-45-20SP | M45x2 | R1.1 / 4 "x11 | 35 | 28.3 | 49.8 | 46 | 50 | |
1CT-52-20SP | M52x2 | R1.1 / 4 "x11 | 42 | 29.8 | 52.8 | 55 | 60 | |
1CT-52-24SP | M52x2 | R1.1 / 2 "x11 | 42 | 29.8 | 52.8 | 55 | 60 | |
1DT-14-04SP | M14x1.5 | R1 / 4 "x19 | 6 | 13 | 36.5 | 17 | 17 | 63S |
1DT-16-04SP | M16x1.5 | R1 / 4 "x19 | 8 | 21.5 | 36.5 | 17 | 19 | |
1DT-18-04SP | M18x1.5 | R1 / 4 "x19 | 10 | 21 | 37.5 | 19 | 22 | |
1DT-20-04SP | M20x1.5 | R1 / 4 "x19 | 12 | 23 | 39.5 | 22 | 24 | |
1DT-20-06SP | M20x1.5 | R3 / 8 "x19 | 12 | 23.1 | 39.6 | 22 | 24 | |
1DT-22-06SP | M22x1.5 | R3 / 8 "x19 | 14 | 24.6 | 42.6 | 24 | 27 | |
1DT-22-08SP | M22x1.5 | R1 / 2 "x14 | 14 | 27.8 | 45.8 | 24 | 27 | |
1DT-24-06SP | M24x1.5 | R3 / 8 "x19 | dieciséis | 24.1 | 42.6 | 27 | 30 | |
1DT-24-08SP | M24x1.5 | R1 / 2 "x14 | dieciséis | 27.3 | 45.8 | 27 | 30 | |
1DT-30-12SP | M30x2 | R3 / 4 "x14 | 20 | 28 | 49.5 | 32 | 36 | 40S |
1DT-36-12SP | M36x2 | R3 / 4 "x14 | 25 | 29.5 | 53.5 | 38 | 46 | |
1DT-36-16SP | M36x2 | R1 "x11 | 25 | 34.1 | 58.1 | 38 | 46 | |
1DT-42-16SP | M42x2 | R1 "x11 | 30 | 35.6 | 62.1 | 46 | 50 | |
1DT-42-20SP | M42x2 | R1.1 / 4 "x11 | 30 | 34.3 | 60.8 | 46 | 50 | |
1DT-52-20SP | M52x2 | R1.1 / 4 "x11 | 38 | 36.8 | 67.8 | 55 | 60 | |
1DT-52-24SP | M52x2 | R1.1 / 2 "x11 | 38 | 36.8 | 67.8 | 55 | 60 | |
Nota En caso de que esté interesado en pedir el adaptador en un juego completo con anillo de corte y tuerca, es necesario insertar el sufijo "RN" después de nuestra parte no. por ejemplo 1DT-22-08SP / RN. | ||||||||
7. Adaptadores para accesorios hidráulicos serie 1CN / 1DN
Extremo de cono DIN 24 ° / Rosca NPT macho (SAE J476)
PARTE NO. | HILO | TUBO OD | DIMENSIONES | MPa | ||||
mi | F | D1 | l1 | L1 | S1 | S2 | ||
1CN-08-02 | M8X1 | Z1 / 8 "X27 | 4 | 14.4 | 24.4 | 11 | 10 | 10LL |
1CN-10-02LL | M10X1 | Z1 / 8 "X27 | 6 | 12.9 | 24.4 | 11 | 12 | |
1CN-12-02LL | M12X1 | Z1 / 8 "X27 | 8 | 13.9 | 25.4 | 12 | 14 | |
1CN-12-02 | M12X1.5 | Z1 / 8 "X27 | 6 | 13.4 | 28.4 | 12 | 14 | 31. 5L |
1CN-12-04 | M12X1.5 | Z1 / 4 "X18 | 6 | 17.2 | 32.2 | 17 | 14 | |
1CN-14-04 | M14X1.5 | Z1 / 4 "X18 | 8 | 17.2 | 32.2 | 14 | 17 | |
1CN-16-04 | M16X1.5 | Z1 / 4 "X18 | 10 | 18.2 | 33.2 | 17 | 19 | |
1CN-16-06 | M16X1.5 | Z3 / 8 "X18 | 10 | 19.9 | 53.0 | 19 | 19 | |
1CN-18-04 | M18X1.5 | Z1 / 4 "X18 | 12 | 19.2 | 34.2 | 19 | 22 | |
1CN-18-06 | M18X1.5 | Z3 / 8 "X18 | 12 | 19.9 | 34.9 | 19 | 22 | |
1CN-18-08 | M18X1.5 | Z1 / 2 "X14 | 12 | 21.4 | 36.4 | 22 | 22 | |
1CN-22-08 | M22X1.5 | Z1 / 2 "X14 | 15 | 22.4 | 37.4 | 24 | 27 | |
1CN-22-20 | M22X1.5 | Z1.1 / 4 "X11.5 | 15 | 29.8 | 37.4 | 46 | 27 | |
1CN-26-08 | M26X1.5 | Z1 / 2 "X14 | 18 | 22.9 | 39.4 | 27 | 32 | 16L |
1CN-26-12 | M26X1.5 | Z3 / 4 "X14 | 18 | 22.4 | 38.9 | 30 | 32 | |
1CN-30-08 | M30X2 | Z1 / 2 "X14 | 22 | 24.4 | 40.5 | 32 | 36 | |
1CN-30-12 | M30X2 | Z3 / 4 "X14 | 22 | 24.4 | 40.9 | 32 | 36 | |
1CN-36-16 | M36X2 | Z1 "X11.5 | 28 | 29.8 | 46.3 | 41 | 41 | |
1CN-36-20 | M36X2 | Z1.1 / 4 "X11.5 | 28 | 31.3 | 46.3 | 46 | 41 | |
1CN-45-20 | M45X2 | Z1.1 / 4 "X11.5 | 35 | 30.3 | 51.8 | 46 | 50 | |
1CN-52-20 | M52X2 | Z1.1 / 4 "X11.5 | 42 | 31.8 | 55.8 | 55 | 60 | |
1CN-52-24 | M52X2 | Z1.1 / 2 "X11.5 | 42 | 32.8 | 55.8 | 55 | 60 | |
1DN-14-04 | M14X1.5 | Z1 / 4 "X18 | 6 | 22.2 | 37.2 | 17 | 17 | 63S |
1DN-16-04 | M16X1.5 | Z1 / 4 "X18 | 8 | 22.2 | 37.2 | 17 | 19 | |
1DN-18-04 | M18X1.5 | Z1 / 4 "X18 | 10 | 21.7 | 38.2 | 19 | 22 | |
1DN-18-06 | M18X1.5 | Z3 / 8 "X18 | 10 | 22.4 | 38.9 | 19 | 22 | |
1DN-20-04 | M20X1.5 | Z1 / 4 "X18 | 12 | 23.7 | 40.2 | 22 | 24 | |
1DN-20-06 | M20X1.5 | Z3 / 8 "X18 | 12 | 24.4 | 40.9 | 22 | 24 | |
1DN-20-08 | M20X1.5 | Z1 / 2 "X14 | 12 | 25.9 | 42.4 | 22 | 24 | |
1DN-22-08 | M22X1.5 | Z1 / 2 "X14 | 14 | 27.4 | 45.4 | 24 | 27 | |
1DN-24-08 | M24x1.5 | Z1 / 2 "X14 | dieciséis | 26.9 | 45.4 | 27 | 30 | |
1DN-30-12 | M30X2 | Z3 / 4 "X14 | 20 | 28.4 | 49.9 | 32 | 36 | 40S |
1DN-36-12 | M36X2 | Z3 / 4 "X14 | 25 | 30.9 | 34.0 | 41 | 46 | |
1DN-36-16 | M36X2 | Z1 "X11.5 | 25 | 35.3 | 59.3 | 41 | 46 | |
1DN-42-16 | M42X2 | Z1 "X11.5 | 30 | 35.8 | 59.3 | 46 | 46 | |
1DN-42-20 | M42X2 | Z1.1 / 4 "X11.5 | 30 | 36.3 | 62.8 | 46 | 50 | |
1DN-52-24 | M52X2 | Z1.1 / 2 "X11.5 | 38 | 39.8 | 70.8 | 55 | 60 | |
Nota: En caso de que esté interesado en pedir el adaptador en un juego completo con anillo de corte y tuerca, es necesario insertar el sufijo "RN" después de nuestra parte no. por ejemplo 10N-30-12RN. | ||||||||
Etiqueta: Estilos de puertos de accesorios DIN, China, fabricantes, proveedores, personalizados, latón, swagelok, Parker, Stauff, Brennan, acero inoxidable
