La dimensión de las conexiones de cono BSP 60 es de acuerdo con el catálogo ISO 8434 6, incluidos los detalles del extremo del conector macho; Detalles del extremo hembra giratorio con boquilla de sellado de junta tórica (estilo A); Detalles de extremo para conector hembra giratorio (estilo B).

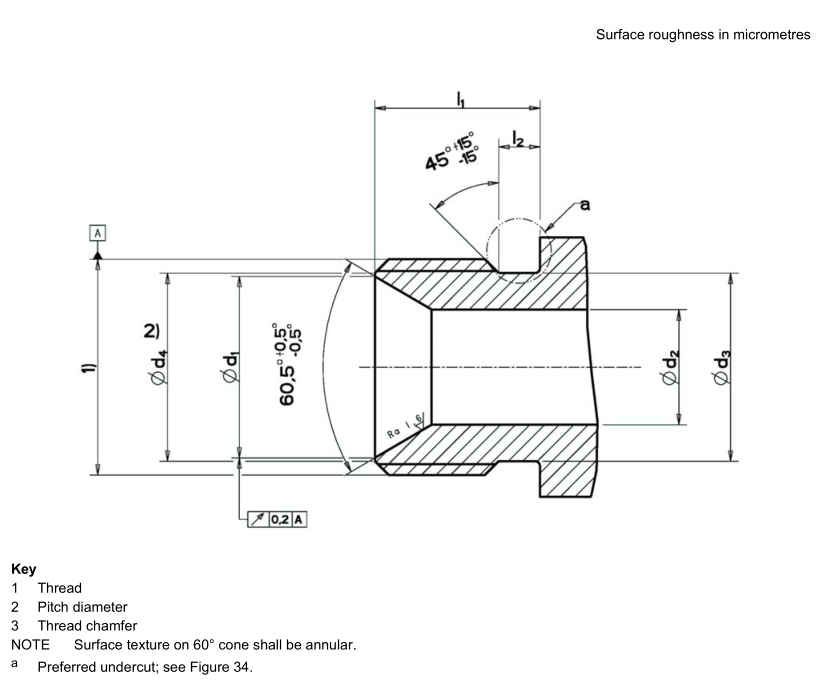

BSP_60_cone_fittings_dimension_ISO_8434_6_male
BSP_60_cone_fittings_dimension_ISO_8434_6_swivel_female_A

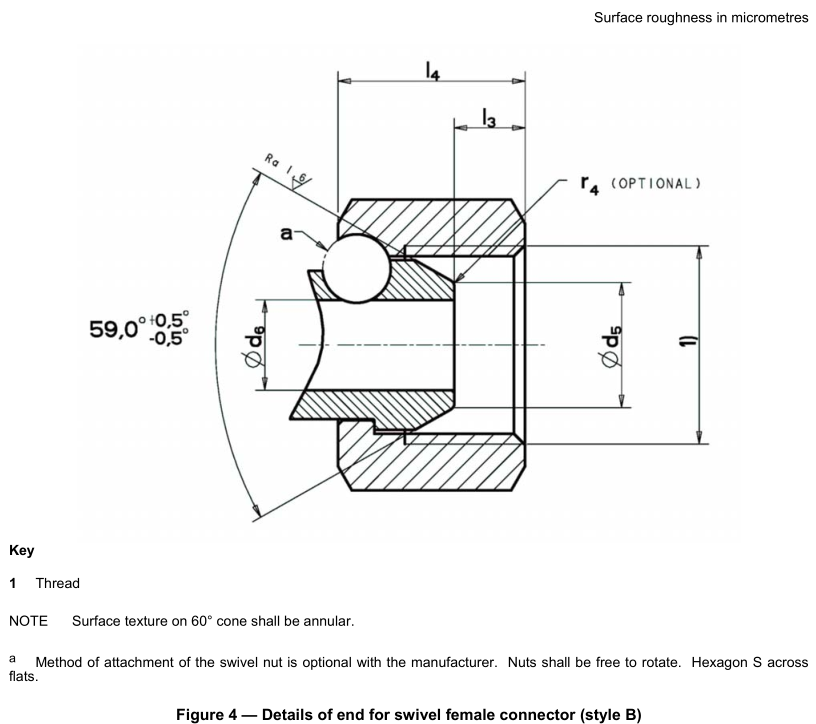

BSP_60_cone_fittings_dimension_ISO_8434_6_swivel_female_B
Utilice la siguiente declaración en los informes de pruebas, catálogos y documentación de ventas cuando elija cumplir con esta parte de ISO 8434: "Dimensiones y diseño para conectores de cono de 60 ° de acuerdo con ISO 8434-6, Conexiones de tubos metálicos para fluido
Potencia y uso general - Parte 6: conectores de cono de 60 ° con o sin junta tórica ".
