La temperatura de presión de las conexiones de tubería BSP también está especificada por ISO 8434 6, es una presión nominal para extremos de conector de cono de 60 °.
Los conectores de cono de 60 ° conforme a esta parte de ISO 8434 fabricados con acero al carbono cumplirán o excederán sin fugas los requisitos de un vacío de 6,5 kPa (0,065 bar) de presión absoluta a las presiones nominales indicadas en la Tabla 1 cuando se utilizan a temperaturas entre –40 ° C y +120 ° C. Para los conectores del extremo del espárrago, la parte superior
el límite será el más bajo de la presión nominal indicada en la Tabla 1 y la presión nominal para el extremo del espárrago correspondiente, es decir, ISO 1179-2, ISO 1179-3 o ISO 6149-3.

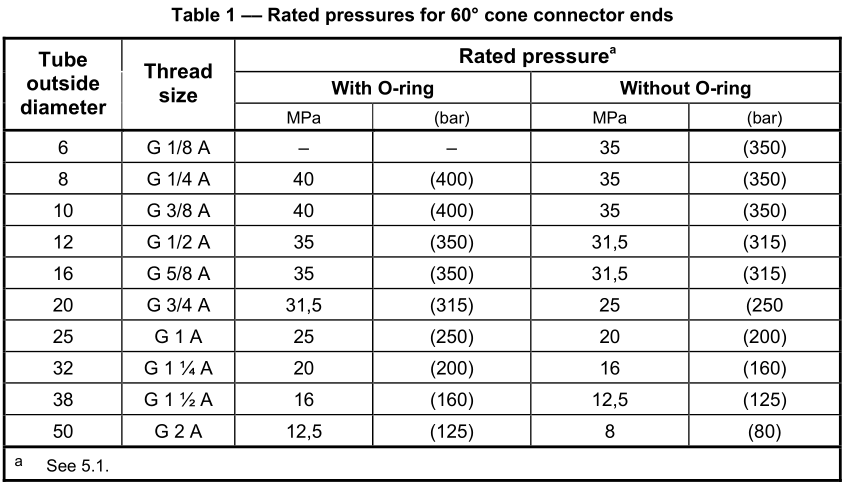

Presiones nominales para extremos de conector de cono de 60 °
Presión nominal a Con junta tórica Sin junta tórica Diámetro exterior del tubo Tamaño de rosca MPa (bar) MPa (bar)
6 G 1/8 A - - 35 (350)
8 G 1/4 A 40 (400) 35 (350)
10 G 3/8 A 40 (400) 35 (350)
12 G 1/2 A 35 (350) 31,5 (315)
16 G 5/8 A 35 (350) 31,5 (315)
20 G 3/4 A 31,5 (315) 25 (250
25 G 1 A 25 (250) 20 (200)
32 G 1 ¼ A 20 (200) 16 (160)
38 G 1 ½ A 16 (160) 12,5 (125)
50 G 2 A 12,5 (125) 8 (80)
