ISO 15171 estándar específico las conexiones para la potencia de fluido y el uso general en acoplamientos hidráulicos para fines de diagnóstico, es prueba hidráulica Acoplamiento no para la conexión bajo presión.
Alcance de los accesorios de ensayo hidráulicos:
Esta parte de iso 15171 especifica las dimensiones, los requisitos de rendimiento y los procedimientos de prueba para la mitad de acción rápida masculina de un acoplamiento métrico con un extremo de perno recto M14 x 1,5 para acoplarse con un puerto ISO 6149-1, que se utilizará con fines de diagnóstico. Los acoplamientos de acuerdo con esta parte de la norma ISO 15171 no están diseñados para conectarse bajo presión. El acoplamiento está diseñado para su uso en sistemas hidráulicos que utilizan aceite mineral.
Presión de trabajo de los accesorios de puerto de prueba
Los acoplamientos de acuerdo con esta parte de la norma ISO 15171 pueden utilizarse a una presión de trabajo máxima de 40 MPa [400 bar)]. La presión de trabajo admisible depende de los materiales, el diseño, las condiciones de trabajo, la aplicación, etc.
Prueba de accesorios de prueba hidráulicos
La conformidad con la información dimensional de esta parte de la norma ISO 15171 no garantiza el rendimiento nominal. Cada fabricante debe realizar pruebas de acuerdo con las especificaciones contenidas en esta parte de la norma ISO 15171 para garantizar que los componentes cumplen con la clasificación de rendimiento.
Presión de ráfaga y resistencia cíclica (impulso)
La mitad masculina del acoplamiento deberá cumplir al menos una presión de ráfaga de 160 MPa (1 600 bar) y una presión de resistencia cíclica (impulso) de 53,2 MPa (532 bar) cuando se pruebe de acuerdo con 4,4.
Métodos de prueba
Las pruebas se realizarán de acuerdo con la norma ISO 8434-5 para ráfaga, resistencia cíclica (impulso) y vacío. Las muestras de ensayo se ajustarán a los requisitos de par indicados en la norma ISO 6149-2 para el extremo del perno de tamaño M14x 1,5. Después de la prueba de resistencia cíclica, será posible conectar y desconectar el acoplamiento con la mitad femenina sin fugas, unión o mal funcionamiento. Los resultados del ensayo se notificarán utilizando el formulario indicado en la norma ISO 8434-5.
Diseño
El diseño y las dimensiones se ajustarán a los indicados en la figura 1. El extremo del perno y el anillo 0O se ajustarán a la norma ISO 6149-2.
A menos que se acuerde lo contrario entre el proveedor y el comprador, los sellos para los extremos de los pernos se incluirán en la entrega.
una anchura a través de planos
b Compromiso máximo
C Dureza 42 HRC a 55 HRC en el área de contacto
D Ra≤2,5 um para 4,57 mm de longitud
E Válvula abierta
F Esta ranura es para el marcado del producto y la fijación de la tapa protectora. La ubicación de marcado alternativa está en los planos hexagonales.
9 Junta tórica .
H Extremo de perno según ISO 6149-2
Ranura de identificación según ISO 6149-2

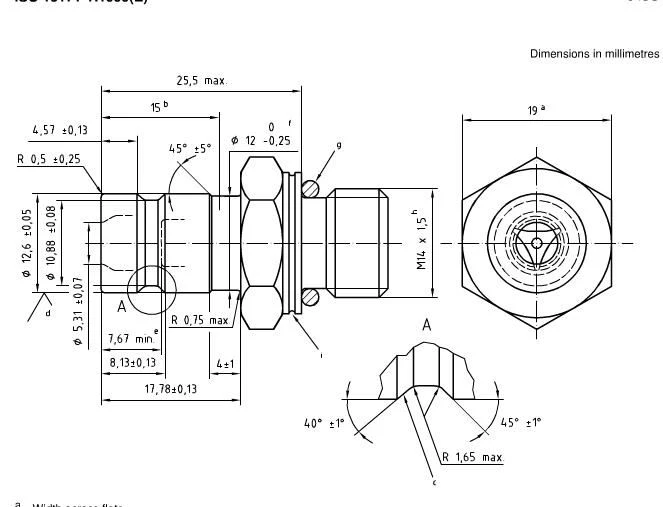

Figura 1-Medidas y tolerancias de la mitad masculina del acoplamiento de diagnóstico
