Las bridas SN 532 son estándar de la empresa demag sms de bridas SAE J518 hidráulicas, combinación de diferentes tipos de ensamblaje de acoplamientos tipo brida SAE ABCDEF para diferentes conexiones de brida. Bridas SAE con cuello de soldadura con brida 3000 psi (código SAE 61 / ISO 6162-1) y conexiones de 6000 psi (código SAE 62 / ISO 6162-2).
Brida SN 532 que incluye dos partes:
SN 532 parte 1 explica seis tipos de conexiones de acoplamiento de bridas SAE con 3000 psi y 6000 psi.
SN 532 parte 2 especifica las dimensiones de las mitades de brida dividida SAE, bridas sólidas, collares de soldadura, collares ciegos.
Acoplamientos tipo brida SAEincluidas las piezas: semibrida (abrazadera de brida partida), junta tórica, pernos, cuello de soldadura con brida con / sin ranura para junta tórica, brida maciza (abrazadera de brida de una pieza)
Seis tipos de tablas de acoplamientos de brida SAE como sigue:

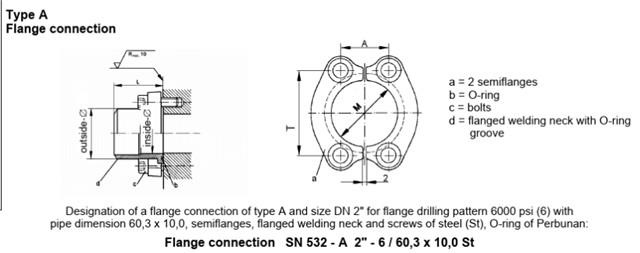

Conexión tipo A de acoplamiento de brida SAE desde el cuello de soldadura con brida hasta el puerto de brida SAE
Conexión tipo B de acoplamiento de brida SAE de tubo a tubo mediante cuello de soldadura de dos bridas
Conexión tipo C del acoplamiento de brida SAE desde el tubo sin cuello de soldadura bridado d
Conexión de acoplamiento de brida SAE tipo D desde la tubería hasta el collar ciego mediante cuello de soldadura bridado
Conexión de acoplamiento de brida SAE tipo E con collar ciego
Conexión tipo F de acoplamiento de brida SAE sin cuello de soldadura bridado
Los acoplamientos de brida SAE se suministran con pernos, tuercas, juntas tóricas, mitades de brida, bridas sólidas, collar de soldadura y collarines ciegos, la tabla de tamaños es la siguiente:
Mitades de brida dividida SAE Tipo H
Abrazadera de brida sólida de una pieza SAE Tipo V
Collar de soldadura de cabeza de brida SAE sin ranura para junta tórica Tipo G
Collar de soldadura de cabeza de brida SAE con ranura para junta tórica Tipo N
Cuello ciego con brida SAE Tipo S
