Categoría de producto: rosca BSPT para adaptador de accesorios de tubería
Tabla de tamaños de rosca BSPT: de G1 / 8 "a G3", utilizada principalmente en el Reino Unido, Europa occidental y Japón.
BSPT (R) estándar de rosca macho y hembra según BS 21, ISO 7/1. JIS B 0203, similar a 3852-2 forma Z, JIS B8363.
Para tipos de rosca de tubería: adaptador Npt, adaptador SAE ORB, BSPP, métrico, accesorios de puerto UNF,

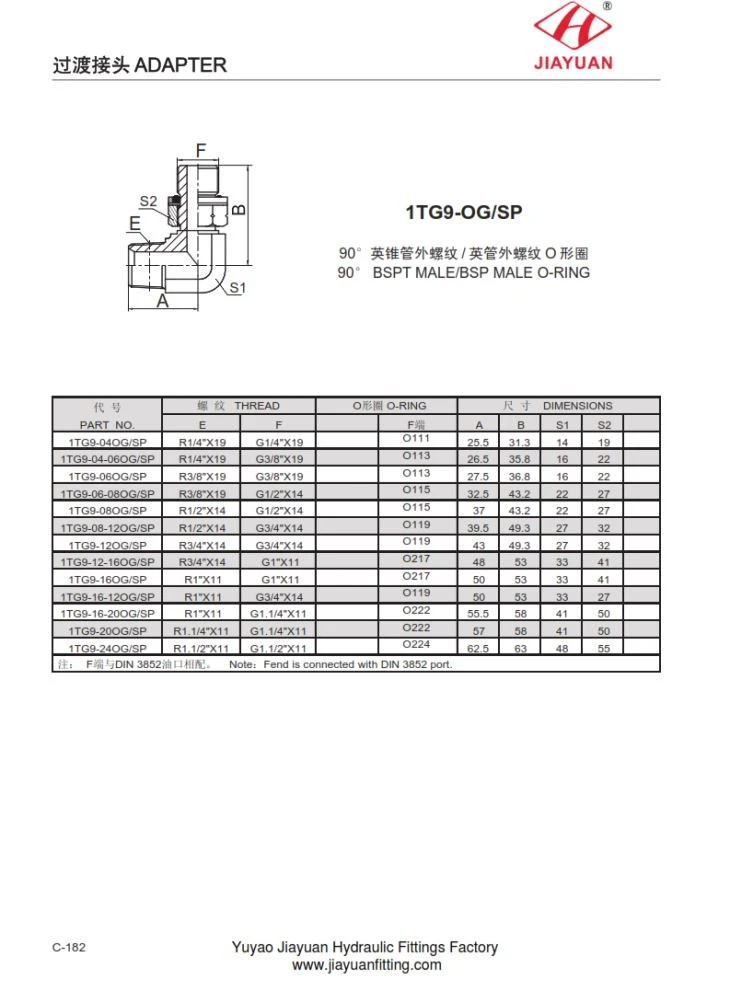

1TG9-OG / SP 90 ° BSPT MACHO / BSP MACHO O-RING Tabla de dimensiones de la siguiente manera:
PARTE NO. | HILO | ANILLO O | DIMENSIONES | ||||||
mi | F | F | UNA | si | S1 | S2 | |||
1TG9-04OG / SP | R1 / 4 "X19 | G1 / 4 "X19 | O11 1 | 25,5 | 31,3 | 14 | 19 | ||
1TG9-04-06OG / SP | R1 / 4 "X19 | G3 / 8 "X19 | O11 3 | 26,5 | 35,8 | dieciséis | 22 | ||
1TG9-06OG / SP | R3 / 8 "X19 | G3 / 8 "X19 | O11 3 | 27,5 | 36,8 | dieciséis | 22 | ||
1TG9-06-08OG / SP | R3 / 8 "X19 | G1 / 2 "X14 | O11 5 | 32,5 | 43,2 | 22 | 27 | ||
1TG9-08OG / SP | R1 / 2 "X14 | G1 / 2 "X14 | O11 5 | 37 | 43,2 | 22 | 27 | ||
1TG9-08-12OG / SP | R1 / 2 "X14 | G3 / 4 "X14 | O11 9 | 39,5 | 49,3 | 27 | 32 | ||
1TG9-12OG / SP | R3 / 4 "X14 | G3 / 4 "X14 | O11 9 | 43 | 49,3 | 27 | 32 | ||
1TG9-12-16OG / SP | R3 / 4 "X14 | G1 "X11 | O21 7 | 48 | 53 | 33 | 41 | ||
1TG9-16OG / SP | R1 "X11 | G1 "X11 | O21 7 | 50 | 53 | 33 | 41 | ||
1TG9-16-12OG / SP | R1 "X11 | G3 / 4 "X14 | O11 9 | 50 | 53 | 33 | 27 | ||
1TG9-16-20OG / SP | R1 "X11 | G1.1 / 4 "X11 | O22 2 | 55,5 | 58 | 41 | 50 | ||
1TG9-20OG / SP | R1.1 / 4 "X11 | G1.1 / 4 "X11 | O22 2 | 57 | 58 | 41 | 50 | ||
1TG9-24OG / SP | R1.1 / 2 "X11 | G1.1 / 2 "X11 | O22 4 | 62,5 | 63 | 48 | 55 | ||
