A veces también se le llama National Pipe Thread, NPTF (F for Fuel), American Standard Taper, o simplemente "pipe".
Tipos de adaptadores NPT: adaptador macho o hembra
Norma de producto: ISO 11926-3, SAE J514 y BS 5200
La tabla de tamaños de adaptadores NPT es 1/8 NPT, 1/4 NPT, 3/8 NP, 1/2 NPT, 3/4 NPT, 1 "NPT, etc.
Material: acero al carbono, acero inoxidable o aleación de cobre.
Forma de los adaptadores de ajuste NPT: recto, codo, te, cruz, reductor, etc.
Adaptadores de conexión NPT para conexión giratoria, adaptador métrico, adaptador bspp, adaptador sae, etc.

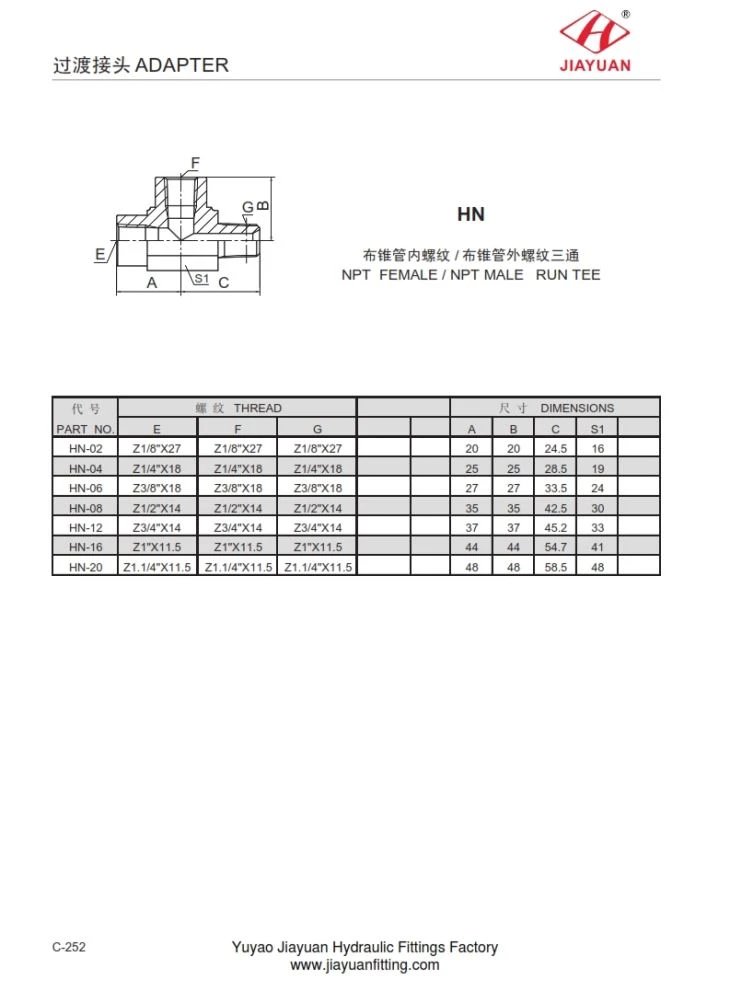

Dimensiones del adaptador HN NPT HEMBRA / NPT MALE RUN TEE de la siguiente manera:
PA RT N O. | T HR EA D | DIM E N S I O NS | ||||||
mi | F | sol | UNA | si | C | S 1 | ||
HN - 02 | Z 1/8 " X 27 | Z 1/8 " X 27 | Z 1/8 " X 27 | 20 | 20 | 24,5 | dieciséis | |
HN - 04 | Z 1/4 " X 18 | Z 1/4 " X 18 | Z 1/4 " X 18 | 25 | 25 | 28,5 | 19 | |
HN - 06 | Z 3/8 " X 18 | Z 3/8 " X 18 | Z 3/8 " X 18 | 27 | 27 | 33,5 | 24 | |
HN - 08 | Z 1/2 " X 14 | Z 1/2 " X 14 | Z 1/2 " X 14 | 35 | 35 | 42,5 | 30 | |
HN - 12 | Z 3/4 " X 14 | Z 3/4 " X 14 | Z 3/4 " X 14 | 37 | 37 | 45,2 | 33 | |
HN - 16 | Z 1 " X 11.5 | Z 1 " X 11.5 | Z 1 " X 11.5 | 44 | 44 | 54,7 | 41 | |
HN - 20 | Z 1.1 / 4 " X 11.5 | Z 1.1 / 4 " X 11.5 | Z 1.1 / 4 " X 11.5 | 48 | 48 | 58,5 | 48 | |
