La dimensión de los accesorios de brida hidráulica se ajusta a las conexiones de brida de 4 pernos SAE J518 e ISO 6162, los extremos de los accesorios están diseñados con un extremo de manguera con férula engarzada, conector de tubo de la serie ISO 8434, soldadura por encaje y soldadura a tope, puerto hembra como métrico, BSPP, UNF , NPT, conexiones de puerto BSPT.
tipos de accesorios de brida hidráulica como sigue:

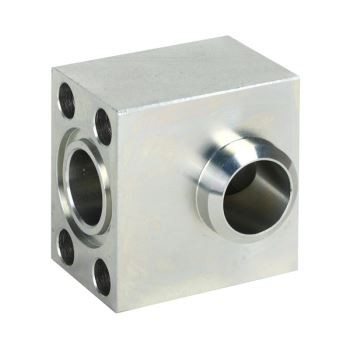

Los accesorios de bloque de brida hidráulicos también llamados accesorios de brida de bloque de 4 pernos sae, están diseñados con dimensiones de ranura de anillo o de brida sae, dimensiones de puerto de cara plana de brida sae, el extremo de accesorios de bloque de brida está diseñado con puerto SAE ORB, puerto NPT, puerto BSPP, enchufe tipos de soldadura y soldadura a tope.
Los accesorios de manguera de brida hidráulica, también llamados accesorios de manguera con cabezal de brida SAE, se ensamblan con mitades de brida divididas El cabezal de brida SAE está diseñado con dimensiones de ranura de junta tórica que incluyen una presión de trabajo de 3000 psi y 6000 psi, el extremo de la manguera está diseñado con enclavamiento de 9000 psi, manguera de resorte 6000 psi , manguera de alambre 3000 psi. Hay bridas de manguera sae de dos piezas y accesorios de brida de manguera de una pieza para diversas construcciones de mangueras hidráulicas.

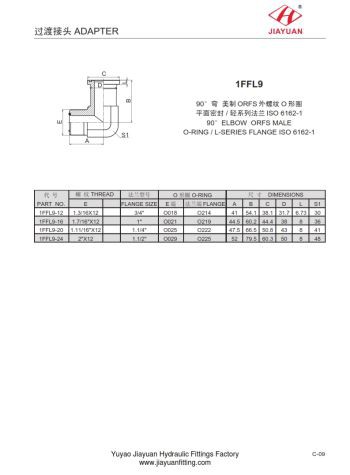

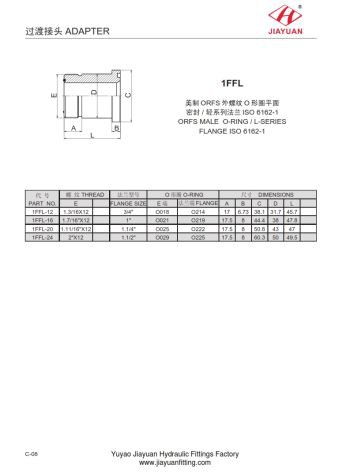

Los accesorios de tubo de brida hidráulicos, también llamados adaptadores de brida sae, se ensamblan con abrazaderas de brida sae. La cabeza de brida SAE está diseñada con dimensiones de ranura de junta tórica. Los extremos de los racores de tubo de brida están disponibles en puerto de rosca recta SAE ORB, métrico, BSPP y UNF; puerto de rosca cónica NPT, BSPT. las formas tienen recto, codo, cruz, T, etc. Para conectar tubería hidráulica, tubería hidráulica, conjunto de manguera hidráulica. El tipo de presión de trabajo tiene adaptadores de brida código 62 y adaptadores de brida código 61.
Accesorios de brida hidráulica para soldar, también llamados accesorios de brida de soldadura sae, conexión de tubo de soldadura de forma permanente. La cabeza de la brida SAE es de diseño estándar ISO 6162, los extremos de los accesorios de soldadura están disponibles en conexiones de soldadura a tope y soldadura a tope. Se ensambla con abrazadera de brida SAE mediante apriete de 4 pernos .
Tipos de materiales de adaptadores y accesorios de brida hidráulica sae:
Accesorios de brida de manguera hidráulica de acero inoxidable
Adaptadores de brida sae hidráulicos de acero al carbono
Estándares de accesorios de brida hidráulica
Las conexiones de brida de 4 pernos que cumplen con SAE J518 e ISO 6162-1 y -2 son conexiones probadas y sin fugas, especialmente adecuadas para tamaños más grandes, presiones más altas y ensamblajes en espacios reducidos. Las conexiones de puerto roscadas, como la junta tórica de rosca recta SAE e ISO 6149, son razonablemente fáciles de ensamblar y proporcionan una capacidad de presión de 6000 psi y más alta hasta el tamaño
12 (M27). Más allá de este tamaño, la presión nominal comienza a disminuir y los pares de torsión de ensamblaje aumentan rápidamente. Las conexiones del puerto de brida de 4 pernos brindan la capacidad de conectar tamaños más grandes y lograr una capacidad de mayor presión con pares de montaje razonables.
Videos de introducciones de tipos de accesorios de brida hidráulica:
Si no encuentra lo que necesita, envíe un correo electrónico a jyray@72338.com
Trabajo de conexión de montaje de brida hidráulica
La conexión de brida de cuatro pernos (SAE J518) es una conexión probada sin fugas, especialmente adecuada para tamaños más grandes. Como resultado, ha logrado la aceptación mundial.
El éxito de las conexiones está en su sencillez. Es un sello de cara estática que usa una junta tórica de alto durómetro para el sello y abrazaderas y pernos para mantener la fuerza, como se muestra en la Fig. L3. Alternativamente, hay una placa de sellado adherida entre la cara del puerto y la cara plana de un tubo con reborde formado mecánicamente como se muestra en la Fig. L4 para lograr los mismos resultados.
El sello (junta tórica) se comprime entre la parte inferior de la ranura en la cabeza de la brida y la superficie plana del puerto o la almohadilla de la brida, lo que proporciona un sello suave confiable. La placa de sello alternativa tiene un sello de goma adherido de alto durómetro en el borde interior, que se comprime entre las dos superficies planas, proporcionando un sello suave con la misma confiabilidad. Un contacto de metal a metal en la cara exterior de la brida con la cara del puerto evita que el sello se extruya bajo presión. Este contacto de metal con metal se mantiene mediante la fuerza de sujeción proporcionada al apretar los pernos mediante las abrazaderas.
Este diseño simple proporciona varias ventajas sobre las conexiones de puertos roscados, como NPTF, SAE, BSPP, ISO 6149, etc., en tamaños más grandes:
• Posibilidad de conectar un tubo de hasta 5 pulgadas de diámetro exterior (solo código 61)
• Se requiere un par de apriete mucho menor de los cuatro pernos en comparación con el requerido para un puerto roscado de tamaño equivalente
• Menos par de apriete significa llaves más pequeñas y holguras de giro de llaves, lo que facilita el montaje en espacios reducidos
• Capacidad de hasta 6000 psi a través de un tamaño de 2 ”(solo Código 62)
• Un solo punto de sellado entre el conjunto de tubo / tubería / manguera y el puerto
• Facilidad de desmontaje mediante el uso de abrazaderas divididas
La conexión tiene una desventaja: requiere un área más grande (huella) en el componente que un puerto roscado equivalente.
