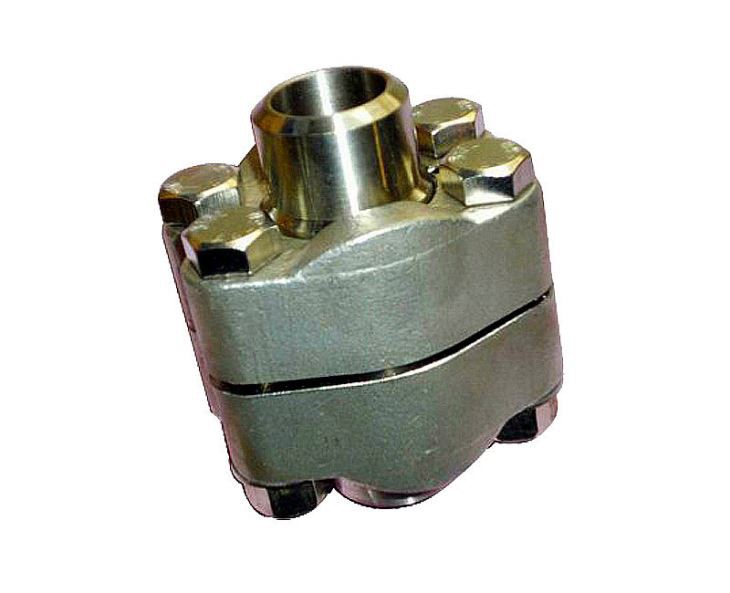

Acoplamientos de semi brida
Las semi bridas están llamando desde el estándar de la compañía alemana SN 532, igual que las mitades de bridas divididas ISO 6162 y SAE J518. Hay tipos de media brida SAE 3000 psi (código 61) y SAE 6000 psi (código 62), que también corresponden a SN 532 parte 1 y SN 532 parte 2.
Encontrará 2 semibridas en conexiones de acoplamiento tipo brida, bridas SAE con cuello de soldadura bridado 3000 psi y 6000 psi.
La conexión del acoplamiento de brida tipo A es del tubo al puerto SAE: 2 semibrida; cuello de soldadura bridado con ranura para junta tórica; Junta tórica; pernos.
La conexión del acoplamiento de brida tipo B es de tubo a tubo: 2 semibrida; cuello de soldadura bridado con ranura para junta tórica; Junta tórica; tornillos y nueses; cuello de soldadura con brida sin ranura para junta tórica; brida maciza.
Conexión de acoplamiento de brida tipo C con un cuello de soldadura bridado: 2 semibrida; cuello de soldadura bridado con ranura para junta tórica; Junta tórica; tornillos y nueses; brida maciza.
Conexión de acoplamiento de brida tipo D con coloar ciego: 2 semibrida; cuello de soldadura con brida sin ranura para junta tórica; Junta tórica; tornillos y nueses; collar ciego con ranura para junta tórica.
Conexión de acoplamiento de brida tipo E con coloar ciego: 2 semibrida; Junta tórica; pernos collar ciego con ranura para junta tórica.
Conexión de acoplamiento de brida tipo F con coloar ciego: 2 semibrida; Junta tórica; empulgueras;
Las dimensiones de la abrazadera de semibrida son las mismas que las abrazaderas de brida dividida FL / FS
No. de parte | DN | Conexión de tubería | A | T | L | M | Tornillo | Junta tórica | |
Fuera max | dentro de max | ||||||||
FCSN-12L | 3/4" | 30,0 | 20,0 | 22,3 | 47,6 | 70 | 32,2 | M10x30 | 24,99x3,53 |
FCSN-16L | 1" | 38,0 | 28,0 | 26,2 | 52,4 | 80 | 38,5 | M10x30 | 32,92x3,53 |
FCSN-20L | 1 1/4" | 42,4. | 33,0 | 30,2 | 58,7 | 90 | 43,7 | M10x35 | 37,69x3,53 |
FCSN-24L | 11/2" | 48,3 | 42,0 | 35,7 | 69,9 | 100 | 50,8 | M12 x 50 | 47,22 x 3,53 |
FCSN-32L | 2" | 60,3 | 52,0 | 42,9 | 77,8 | 120 | 62,8 | M12 x 50 | 56,74 x 3,53 |
