1. Definición de la conexión de la manguera hidráulica JIC, normalmente nos llamamos JIC, que es el estándar SAE J514 con rosca UNF, lo mismo que la conexión estándar ISO8434-2, pero la norma de la conexión de la manguera con extremo abocardado de 37 grados es ISO 12151-5. Es una conexión a los conectores abocardados JIC de 37 grados.

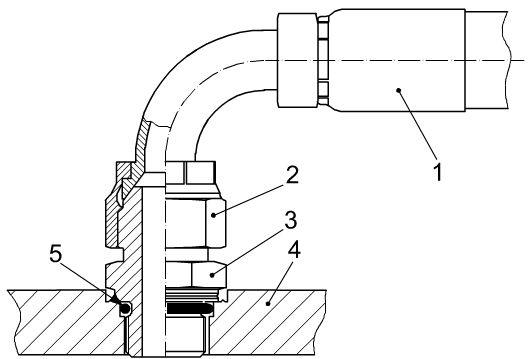

2. Método de acoplamiento de manguera hidráulica JIC, como no. 1 es una conexión de manguera hidráulica con manguito engarzado, 2 es tuerca, 3 es conector de espárrago recto, 4 es puerto ISO 6149, 5 es junta tórica para puerto.
3. Ilustraciones de aplicación para codo corto, medio y largo ISO 1215-5: versión 2007:

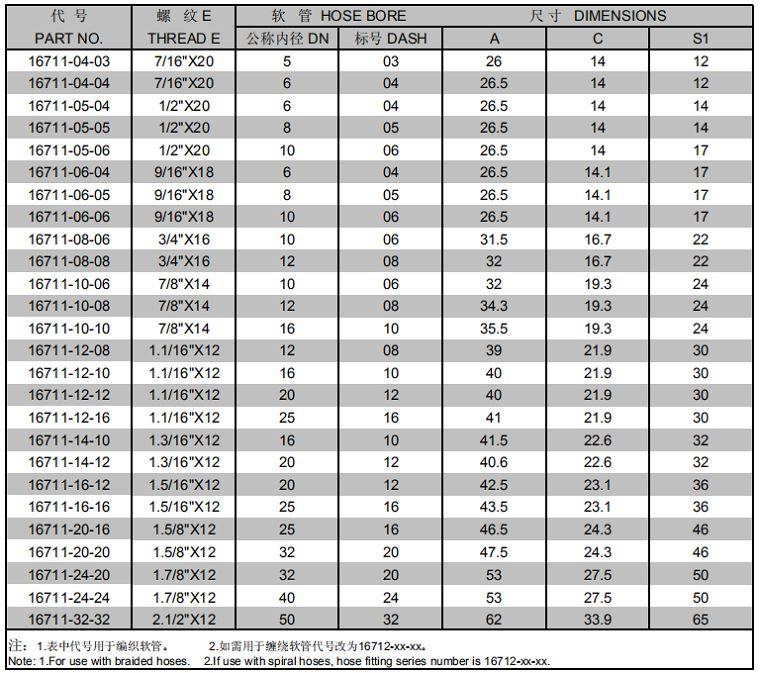

1. CONJUNTO DE MANGUERA HIDRÁULICA JIC 16711
2. CONJUNTO DE MANGUERA HIDRÁULICA JIC 26711/26711-T
3. CONJUNTO DE MANGUERA HIDRÁULICA JIC 26741 / 26741W
