1. Definición de conjunto de manguera, ya que consta del cuerpo de la manguera, los accesorios de manguera, las férulas, la protección del resorte, etc. Es una conexión a adaptadores de manguera. Pero hay muchos tipos de conjuntos de mangueras que dependen del uso del cliente, tales como: conjuntos de mangueras hidráulicas, conjuntos de mangueras prensadas, conjuntos de mangueras termoplásticas, conjuntos de mangueras del sistema de lubricación central, conjuntos de mangueras de empuje, conjuntos de mangueras reutilizables, etc.
2. Cómo hacer el montaje de la manguera hidráulica como muestra la imagen:
3. Las guarniciones izquierda y derecha derecha se seleccionan según las normas ISO de la siguiente manera:
ISO_12151-5-2007: Conexiones de manguera con extremos ensanchados ISO 8434-2 a 37 °
ISO_12151-1-2010: Conexiones de manguera con extremos de junta frontal de junta tórica ISO 8434-3
ISO_12151_2: Conexiones de manguera con extremos de conector de cono de 24 ° de ISO 8434-1 e ISO 8434-4 con juntas tóricas
ISO_12151_3-2010: Conexiones de manguera con extremos de brida ISO 6162-1 o ISO 6162-2
ISO 12151-6: 2009: conexiones de manguera con extremos de cono ISO 8434-6 60 grados
Estándares de selección de manguera de la siguiente manera:
SAE100 R1AT, estándar 853-1SN para una manguera de trenza de un cable
SAE100 R2AT, 853-2SN, EN 857 2SC, EN 854 2TE Estándar para manguera de trenza de dos cables
SAE 100 R17, SAE 100 R16 para manguera trenzada de alambre compacto
SAE100 R12-EN856 R12, EN856 4SP, EN856 4SH, SAE100 R13-EN856R13, SAE100 R15-ISO3862 R15 para manguera espiral de alambre
4. COMO MEDIR EL MONTAJE

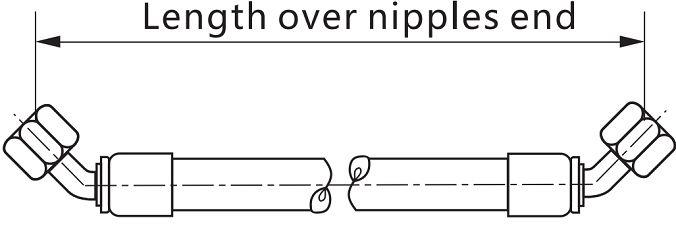

La longitud total del conjunto de la manguera se mide en la superficie de sellado de los accesorios rectos o en la línea central de los accesorios de codo.
5. CÓMO MEDIR EL ÁNGULO DE DESPLAZAMIENTO
Para medir el ángulo de desplazamiento de un conjunto de manguera, apunte un extremo del acoplamiento "1" hacia una posición vertical hacia arriba. El ángulo se puede medir desde la línea central del acoplamiento "1" en el sentido de las agujas del reloj hasta la línea central del acoplamiento "2 ".
V 0 grados
V 90 grados
V180 grados
V 270 grados
Permiso de tolerancia del ángulo de montaje ± 3 °
Las mangueras se embalan en un paquete. Por lo tanto, la manguera es difícil de estirar cuando está ensamblada. Cuando uno de los extremos del ensamblaje es el codo, existe una dirección de flexión natural.
