Definición: El extremo ajustable es un espárrago de rosca macho, que consiste en una contratuerca, una arandela de seguridad, juntas tóricas y un anillo de retención. Los accesorios ORFS son un extremo estándar del conector del sello frontal de la junta tórica para conectar el tubo de acero, los adaptadores o el conjunto de la manguera; los accesorios de pernos ajustables se encuentran comúnmente en los accesorios en codo, en T y cruz para permitir la orientación adecuada de los accesorios. Es un conector normal desde el extremo del tubo a todos los estilos de puerto.
Métodos para ajustar el extremo del espárrago: se ensamblará con una contratuerca, una arandela posterior, un sellado mediante junta tórica o junta tórica + anillo de retención. Hay cuatro estándares de sellado de puertos como sigue:
Rosca métrica + junta tórica + junta tórica de retención (ISO 9974)
Rosca métrica + junta tórica ISO 6149
Rosca UN / UNF + junta tórica ISO 11926 SAE J1926 ORB
Rosca BSPP + junta tórica + anillo de retención (ISO 1179 / DIN 3852)
Las pruebas de resistencia a ráfagas y cíclicas (impulsos) se realizarán de acuerdo con la norma ISO 19879.
Dimensiones, presión de trabajo, rendimiento, planitud y ajuste de las arandelas de extremo de espárragos ajustables, juntas tóricas, designaciones de extremos de espárrago, contáctenos por correo electrónico.

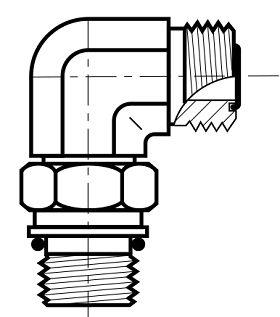

1. Conector de perno ajustable codo 1FG9-OG
Junta tórica ORFS / BSP macho + junta tórica de retención
2. Conector de perno ajustable 45 ° Codo 1FG4-OG
Junta tórica ORFS / BSP macho + junta tórica de retención
3. Conector de perno ajustable 45 ° Codo 1FH4-OG
Sello de anillo en O macho ORFS / Metric Stud ISO6149-2
4. Conector de perno ajustable codo 1FH9-OG
Sello de anillo en O macho ORFS / Metric Stud ISO6149-2
5. Conector de perno ajustable 45 ° Codo 1FO4-OG
JUNTA TÓRICA ORFS / SAE BOSS SERIE S ISO 11926-2
6. Conector de perno ajustable codo 1FO9-OG
Macho ORFS / SAE ORB ISO 11926-2
7. Conector de perno ajustable Run Tee AFFG-OG
Junta tórica de ORFS / ORFS / BSPP macho puerto + anillo de retención
8. Conector de perno ajustable Run Tee AFFH-OG
OFS macho / puerto de rosca métrica O-ring / ORFS macho
9. Conector de perno ajustable Run Tee AFFO-OG
Puerto de subproceso ORFS / UNF macho SAE ORB / ORFS macho
10. Conector de perno ajustable Branch Tee AFGF-OG
Junta tórica de puerto de rosca ORFS / BSPP macho + anillo de retención / ORFS macho
11. Conector de perno ajustable Branch Tee AFHF-OG
OFS macho / puerto de junta tórica de rosca métrica / ORFS macho
12. Conector de perno ajustable Branch Tee AFOF-OG
Puerto ORB de rosca ORFS / UNF SAE / ORFS macho
13. Conector de perno ajustable Cross SDK
ORFS macho / ORFS macho / ORFS macho / Rosca métrica ISO 6149 O-ring puerto
