1. La definición de tapones de aceite métricos (versión ISO 6149-4: 2017) y las tapas se usan comúnmente en el sistema hidráulico de alta presión, el tapón es un perno métrico macho para conectar válvulas, bloque de colector, orificio de drenaje de aceite, etc. anillo y anillo ED. Los tapones DIN consisten en tuerca, tapón DKO para detener los extremos de los tubos.
2. Métodos de ensamblaje de tapones de aceite métricos según los tipos: Extremo del perno macho con hexagonal externo y tapón de puerto hexagonal interno para ISO 9974 Sellado de cara plana y puerto de sellado de junta tórica ISO 6149, todas las roscas métricas cumplen con la norma ISO 261. Porque es fácil detener o terminar la tubería de aceite con un conector de extremo.

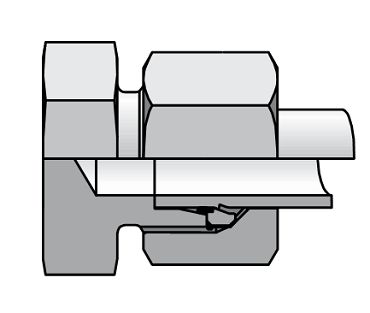

Tapón DIN para conector (24 grados Cono a tubo y DKO Giratorio al adaptador)
Tapón métrico DIN al puerto de aceite del colector, válvulas y distribuidor, etc.
|
|
1. Conector métrico DIN Hexagonal externo 4C / D
Conector de cono de 24 grados
PARTE NO. | HILO | TUBO OD | DIMENSIONES | MPa | |||
mi | D1 | l1 | L1 | S1 | S2 | ||
4C-12 | M12x1.5 | 6 | 7 | 22 | 12 | 14 | 31.5L |
4C-14 | M14x1.5 | 8 | 8 | 23 | 14 | 17 | |
4C-16 | M16x1.5 | 10 | 9 | 24 | 17 | 19 | |
4C-18 | M18x1.5 | 12 | 10 | 25 | 19 | 22 | |
4C-22 | M22x1.5 | 15 | 11 | 26 | 24 | 27 | |
4C-26 | M26X1.5 | 18 | 11.5 | 28 | 27 | 32 | |
4C-30 | M30x2 | 22 | 13.5 | 30 | 32 | 36 | 16L |
4C-30D | M30x1.5 | 22 | 13.5 | 30 | 32 | 36 | |
4C-36 | M36x2 | 28 | 14.5 | 31 | 41 | 41 | |
4C-36D | M36x1.5 | 28 | 14.5 | 31 | 41 | 41 | |
4C-45 | M45X2 | 35 | 14.5 | 36 | 46 | 50 | |
4C-45D | M45X1.5 | 35 | 14.5 | 36 | 46 | 50 | |
4C-52 | M52X2 | 42 | dieciséis | 39 | 55 | 60 | |
4D-14 | M14X1.5 | 6 | 11 | 26 | 14 | 17 | 63S |
4D-16 | M16X1.5 | 8 | 13 | 28 | 17 | 19 | |
4D-18 | M18x1.5 | 10 | 12.5 | 29 | 19 | 22 | |
4D-20 | M20x1.5 | 12 | 14.5 | 31 | 22 | 24 | |
4D-22 | M22x1.5 | 14 | dieciséis | 34 | 24 | 27 | |
4D-24 | M24x1.5 | dieciséis | 15.5 | 34 | 27 | 30 | 40S |
4D-30 | M30x2 | 20 | 17.5 | 39 | 32 | 36 | |
4D-36 | M36x2 | 25 | 20 | 44 | 38 | 46 | |
4D-42 | M42x2 | 30 | 20.5 | 47 | 46 | 50 | |
4D-52 | M52X2 | 38 | 23 | 54 | 55 | 60 | 31.5S |
Nota En caso de que esté interesado en pedir el adaptador en un juego completo con anillo de corte y tuerca, es necesario insertar el sufijo "RN" después de nuestra parte no. por ejemplo 4C-30RN. | |||||||
2. Tapa giratoria métrica DIN 9C / D
DKO giratorio
PARTE NO. | THREA | TUBO OD | DIMENSIONES | MPa | ||
F | re | L | L1 | S2 | ||
9C-12 | M12X1.5 | 6 | 15.5 | 17.5 | 14 | 31.5L |
9C-14 | M14X1.5 | 8 | 15.5 | 18 | 17 | |
9C-16 | M16X1.5 | 10 | 16.5 | 18 | 19 | |
9C-18 | M18X1.5 | 12 | 18 | 19.5 | 22 | |
9C-22 | M22X1.5 | 15 | 19.5 | 20 | 27 | |
9C-26 | M26X1.5 | 18 | 20 | 22 | 32 | |
9C-30 | M30X2 | 22 | 21.5 | 22.5 | 36 | 16L |
9C-36 | M36X2 | 28 | 22.5 | 24.5 | 41 | |
9C-45 | M45X2 | 35 | 25 | 29 | 55 | |
9C-52 | M52X2 | 42 | 27 | 31.5 | 60 | |
9D-14 | M14X1.5 | 6 | dieciséis | 18 | 17 | 63S |
9D-16 | M16X1.5 | 8 | 16.5 | 18.5 | 19 | |
9D-18 | M18X1.5 | 10 | 18 | 20 | 22 | |
9D-20 | M20X1.5 | 12 | 18.5 | 20.5 | 24 | |
9D-22 | M22X1.5 | 14 | 19 | 21.5 | 27 | |
9D-24 | M24x1.5 | dieciséis | 18.5 | 21.5 | 30 | 40S |
9D-30 | M30X2 | 20 | 22.5 | 25 | 36 | |
9D-36 | M36X2 | 25 | 23.5 | 28.5 | 46 | |
9D-42 | M42X2 | 30 | 25.5 | 32 | 50 | |
9D-52 | M52X2 | 38 | 26.5 | 36 | 60 | 31.5S |
3. Conector métrico DIN Hexagonal externo PLEG
4H para sellado de junta tórica ISO 6149 del puerto de aceite
4. ISO interno puerto hexagonal enchufe PLIH
VSTI M-OR Para sellado de junta tórica ISO 6149 del puerto de aceite
5. Enchufe métrico Hexagonal hueco VSTI M / R ED
Sello ED de rosca métrica macho 4MN-WD (para puerto ISO 9974)
Sello ED de rosca BSPP macho 4BN-WD (para puerto ISO 1179)
