Estándar DIN 3902 Este estilo de conexión consiste en un macho común y tres mitades femeninas diferentes.
El macho tiene una rosca métrica recta, un ángulo incluido de 24 ° y un contrabajo empotrado que coincide con el diámetro exterior del tubo que se usa con él. La hembra puede ser un tubo, una tuerca y una férula, una punta cónica / giro giratorio sin globo o una punta cónica / giro sin sello Globes con un
Junta tórica en la nariz (tipo DKO).

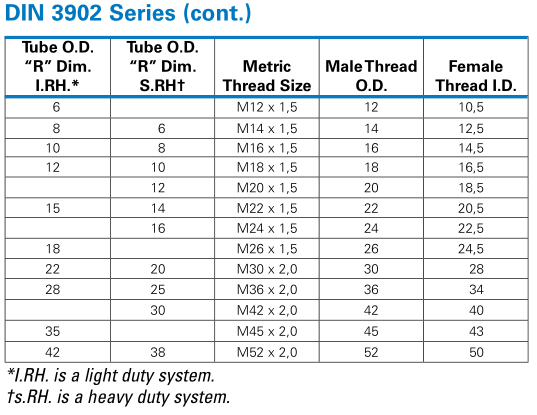

Tubo ODIRH, tubo ODSRH, tamaño de rosca métrica, rosca macho OD, ID de rosca hembra
6 M12 x 1,5 12 10,5
8 6 M14 x 1,5 14 12,5
10 8 M16 x 1,5 16 14,5
12 10 M18 x 1,5 18 16,5
12 M20 x 1,5 20 18,5
15 14 M22 x 1,5 22 20,5
16 M24 x 1,5 24 22,5
18 M26 x 1,5 26 24,5
22 20 M30 x 2,0 30 28
28 25 M36 x 2,0 36 34
30 M42 x 2,0 42 40
35 M45 x 2,0 45 43
42 38 M52 x 2,0 52 50
