Los accesorios de manguera de junta tórica de espárrago métrico están diseñados por ISO 12151-4 y SAE J516 sección 21. Son accesorios de manguera hidráulica con extremos de espárrago métrico ISO 6149, accesorios de manguera de junta tórica de rosca recta.
ISO 12151-4 tipos de accesorios de manguera con espárrago métrico ISO 6149 termina de la siguiente manera:
Dimensiones de accesorios de manguera de espárrago recto (SDS)

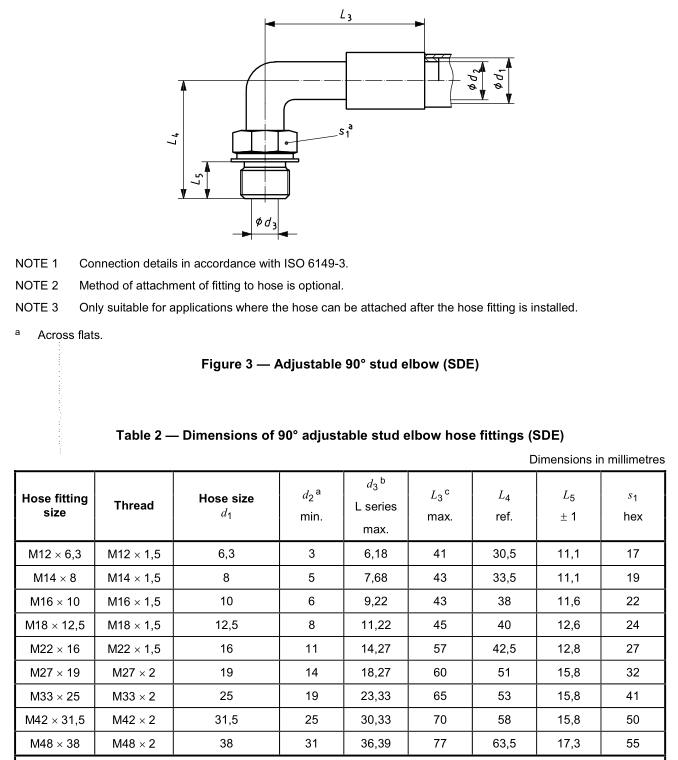

Dimensiones de accesorios de manguera de codo de perno ajustable de 90 ° (SDE)
ISO 12151-4 especifica los requisitos generales y dimensionales para el diseño y el rendimiento de las conexiones de mangueras métricas ISO 6149 de acero al carbono, para diámetros nominales dentro de mangueras de 6,3 mm a 38 mm inclusive, de acuerdo con ISO 4397.
Los conjuntos de manguera ISO 12151-4 deben cumplir con los requisitos de rendimiento especificados en la especificación de manguera apropiada sin fugas ni fallas cuando se prueban de acuerdo con ISO 6605.
La presión de trabajo ISO 12151-4 del conjunto de manguera debe ser la menor de las presiones para ese tamaño dado en ISO 6149-2 o ISO 6149-3 para la conexión final o en la especificación de manguera correspondiente.
La presión de trabajo del accesorio de la manguera se verificará mediante pruebas realizadas de acuerdo con la norma ISO 19879, pero todo el conjunto de la manguera se probará de acuerdo con la norma ISO 6605. Durante la prueba de resistencia cíclica, el accesorio de la manguera se someterá a la cantidad de ciclos especificado en la especificación de manguera relevante.
