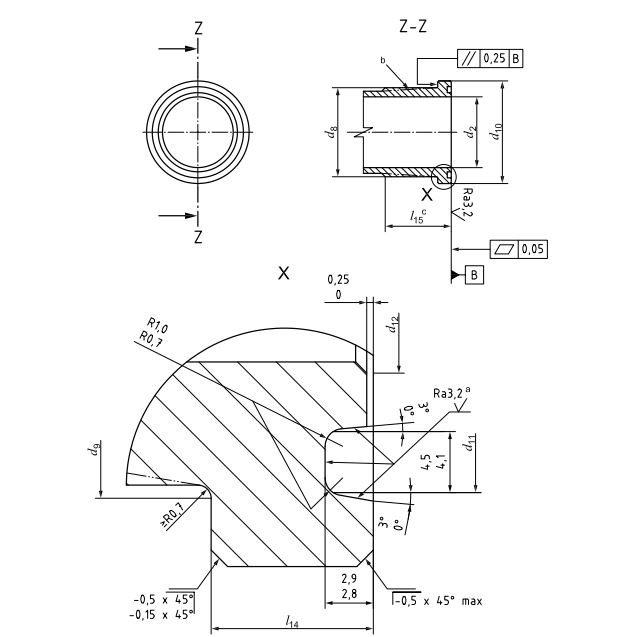

Las bridas SAE están diseñadas para cumplir con la ranura de la junta tórica, los orificios de los pernos y las dimensiones del patrón de pernos del Código 61 de SAE J518 e ISO 6162-1 (Código 61)
una herramienta anular (circunferencial) marca hasta un valor de rugosidad de superficie de ISO 1302-MRR Ramax 3,2 son aceptables. No se aceptan rasguños con un ancho mayor que 0,13 mm perpendicular, radial o espiral al diámetro interior del conector en la parte inferior y el diámetro exterior de la ranura de la junta tórica.
b Contorno opcional.
c El diseño del conector con una longitud superior a l15 es opcional, lo que permite mantener un espacio adecuado para instalar los tornillos.
Tamaño nominal DN d2 d8 d9 d10 d11 d11 d12 l14 l15 máx máx máx ± 0,25 máx min máx ± 0,15 ref
13 13,0 23,9 25,3 30,20 25,53 25,40 14,2 6,8 13
19 19,2 31,8 33,2 38,10 31,88 31,75 21,0 6,8 14
25 25,6 38,1 39,5 44,45 39,75 39,62 27,0 8,0 14
32 32,0 43,2 44,6 50,80 44,58 44,45 33,3 8,0 14
38 38,2 50,3 51,7 60,35 53,98 53,72 39,6 8,0 16
51 51,0 62,2 63,6 71,40 63,50 63,25 52,3 9,6 16
64 63,5 74,2 75,6 84,10 76,33 76,07 65,0 9,6 18
76 76,2 90,2 91,6 101,60 92,08 91,82 77,7 9,6 19
89 89,0 101,6 103 114,30 104,52 104,01 90,4 11,3 22
102 101,6 114,3 115,7 127,00 117,22 116,71 103,1 11,3 25
127 127,0 139,7 141,1 152,40 142,62 142,11 129,0 11,3 28
