Sistema de conexión de brida abocinada SAE 37
37 ° El sistema de conexión de brida abocardada se basa en abocardar los extremos de la tubería a 37˚ y abrazaderas de brida abocardadas y conos internos. Cara de la junta tórica en el cono de 37 grados con sello de junta tórica, que se acopla al cono de la cara plana (cabeza de contrabrida). Ambos conos internos tienen juntas tóricas de respaldo.
Esta conexión de brida abocinada se utiliza en aplicaciones de alta y media presión, que encontrará en estas industrias como la construcción naval y costa afuera, metales& Minería, Maquinaria de construcción. El sistema de brida abocinada también es adecuado para sistemas de tuberías hidráulicas, de lubricación, hidrocarburos, aire a alta presión, líneas de limpieza con agua a alta presión, etc.
El sistema de conector con bridas 37 utiliza esta tecnología de formación de tubos orbitales para conjuntos de tubos de 38 a 140 mm de diámetro exterior. Está diseñado para espesores de pared de tubos de hasta 9 mm y presiones nominales de hasta 420 bar. Este sistema de bridas corresponde a los patrones de orificios según ISO 6162–1; SAE J518; patrón de taladro 3000 (código 61), ISO 6162-2.
Ventaja del acoplamiento de conexión Flare Flanges
En lugar de soldar, no hay errores de soldador.
Ahorre tiempo y dinero.
Sin personal de soldadores con calificaciones y experiencia.
Sin limpieza especial
No se producen humos durante el quemado o el ensamblaje y no hay riesgo de incendio o explosión.
Tipos de conexiones de brida abocinada SAE como sigue:

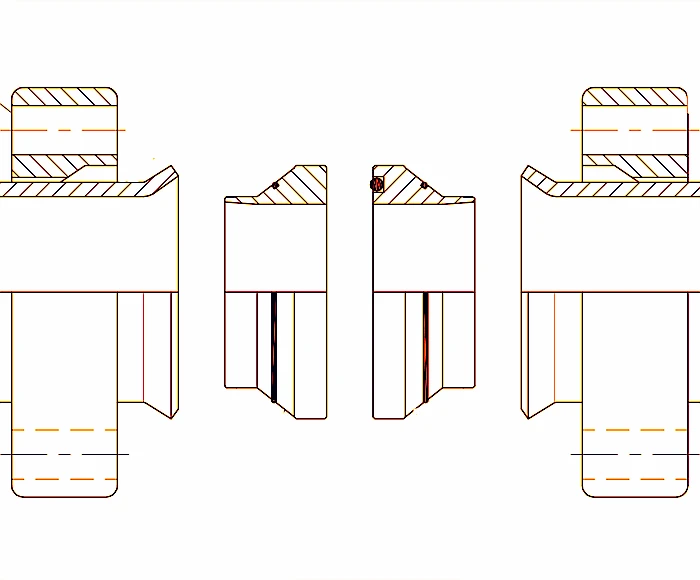

Brida abocinada de conexión de tubo a tubo
Brida abocinada de conexión de tubo a puerto
