Tubo de brida abocardada a conexión de puerto SAE J518 código 61/62

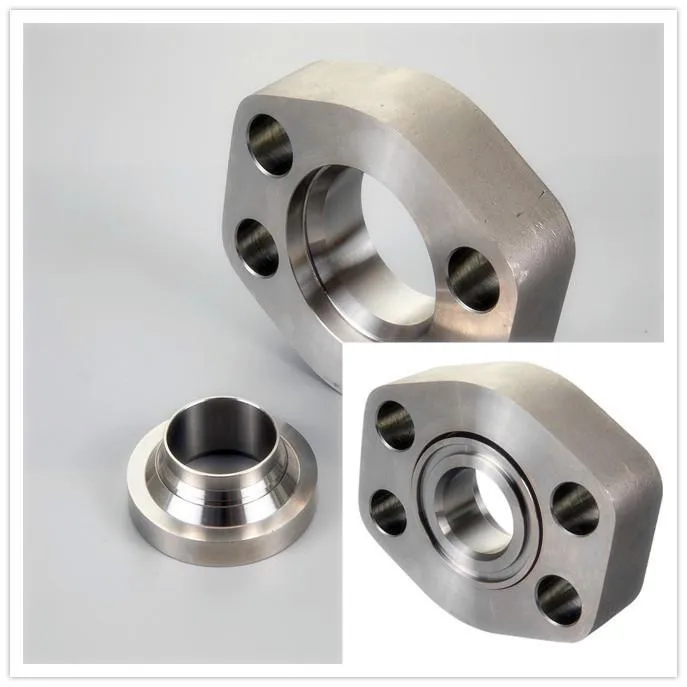

La brida abocinada de tubo a puerto es tubería sin soldadura y conexiones de tubo en alta y media presión. Dos abrazaderas de brida abocinadas SAE están mecanizadas con cono de 37 grados, un inserto con conexiones de junta tórica de cabeza con brida, junta tórica para ranura cónica de 37 grados.
Todas las abrazaderas de brida abocardada de dimensiones de 4 pernos son iguales a las normas SAE J518 / ISO 6162, la diferencia es la forma de conexión: el sistema de brida abocardada es para el extremo del tubo desbarbado abocardado a 37 ° .Un inserto, sellado blando por una O- Anillo, se encuentra en cada extremo de la tubería. Al apretar las bridas juntas, se realiza una conexión de tubo de alta presión sellado suave. El sistema de abrazadera de brida dividida se utiliza para apretar la cabeza bridada con tipos de conectores de tubo y accesorios de manguera, o conexión de tapones de brida. La misma conexión de sellado es una conexión de cara plana de junta tórica, las mismas dimensiones del puerto de brida SAE.
Material de los acoplamientos de brida abocinada:
Acero al carbono C45; Acero inoxidable 304, 316 o 316L.
Todo el sistema de conexión de brida abocinada de acero al carbono debe estar enchapado o revestido con un material adecuado que pase una prueba de niebla salina de 72 h de acuerdo con ASTM B117 (ISO 9227).

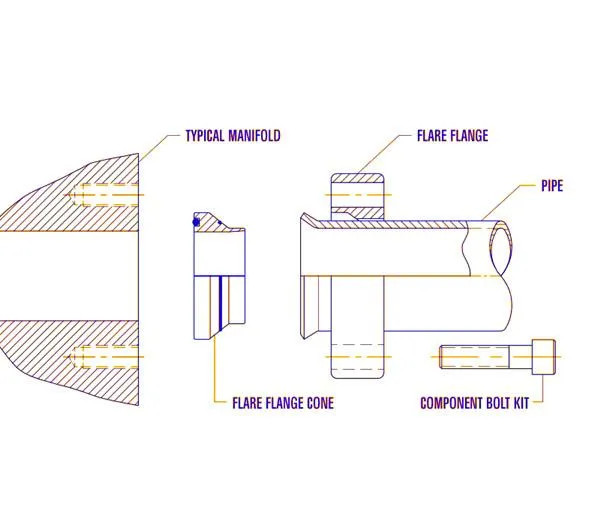

Montaje de la conexión de la brida Flare del tubo al puerto como se muestra en la siguiente imagen:
