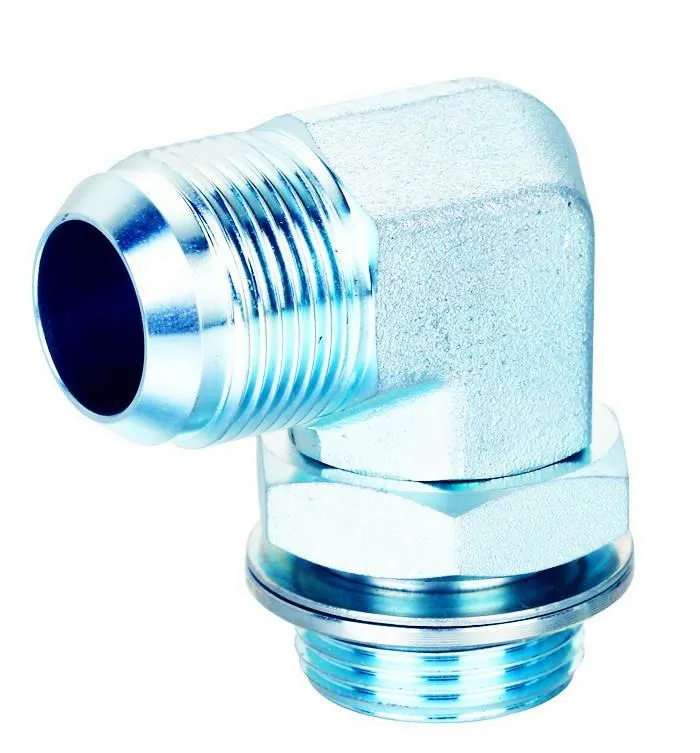

Los adaptadores de accesorios se utilizan normalmente para conectar el estándar SAE del sistema de tubos y mangueras hidráulicas. AN (Fuerza Aérea - Estándar Aeronáutico de la Marina) y AND (Fuerza Aérea - Estándar de Diseño Aeronáutico de la Marina) son estándares utilizados por los militares de EE. UU. En aplicaciones de aviación. Los accesorios AN se fabrican para cumplir con las normas anteriores. Estas conexiones incluyen el abocardado de 37 °, las conexiones de manguera, las conexiones de tipo "banjo", las conexiones de brida especializadas, las conexiones de tubería y otros tipos de conexiones.
Un tipo de adaptadores de accesorios se usa comúnmente en Muchas aeronaves / aplicaciones aeroespaciales se están moviendo hacia el aluminio y el titanio para optimizar los parámetros de peso a resistencia.
Los estándares del nuevo adaptador de accesorios son de acuerdo con la especificación de adquisición AS4841B, boquilla interna de 37 °, conexión de fluido: Este Estándar Aeroespacial (AS) de SAE establece los requisitos para las conexiones de tubo abocardadas de 37 ° o las conexiones de conexión de fluido de cono interno mecanizadas para uso con 37 ° Conos externos, nariz esférica y anillos de sello en todos los tipos de sistemas de fluidos aeroespaciales.
La versión anterior de los accesorios de bengala AN cumple con las especificaciones MIL-F-5509, y también de AS4841 a AS4843 y AS4975. Un accesorios siguen siendo prevalentes en la actualidad. Sin embargo, el Ejército de los EE. UU. Está cancelando muchos de los verdaderos estándares AN / AND y reemplazándolos con los estándares AS (Aerospace Standards) desarrollados, nuevamente, por SAE. Destello SAE / ISO 37 °: Algunos accesorios cumplen con MIL-F-18866 como se muestra en MS51500 a MS51534.
Un tamaño | -2 | -3 | -4 | -5 | -6 | -8 | -10 | -12 | -dieciséis | -20 | -24 | -28 | -32 |
Tubo OD | 1/8 " | 3/16 " | 1/4 " | 5/16 " | 3/8 " | 1/2 " | 5/8 " | 3/4 " | 1 " | 1 1/4 " | 1 1/2 " | 1 3/4 " | 2 " |
Identificación de la manguera nominal | 1/8 " | 3/16 " | 1/4 " | 5/16 " | 3/8 " | 1/2 " | 5/8 " | 3/4 " | 1 " | 1 1/4 " | 1 1/2 " | 1 3/4 " | 2 " |
ID de manguera real | 1/16 " | 1/8 " | 3/16 " | 1/4 " | 5/16 " | 7/16 " | 1/2 " | 5/8 " | 7/8 " | 1 1/8 " | 1 3/8 " | 1 5/8 " | 1 3/4 " |
Hilo | 5 / 16-24 | 3 / 8-24 | 7 / 16-20 | 1 / 2-20 | 9 / 16-18 | 3 / 4-16 | 7 / 8-14 | 1-1 / 16-12 | 1-5 / 16-12 | 1-5 / 8-12 | 1-7 / 8-12 | 2-1 / 4-12 | 2-1 / 2-12 |
