1. Definición: los accesorios ORFS cumplen con la norma ISO 8434-3 / SAE J1453 versión 2005, es un tipo de junta de cara de junta tórica por tuerca, manguito, junta tórica y cuerpo de conexiones. El tipo de unión que requiere conexiones de extremo de tubo es el mismo accesorio ORFS tubo a tubo.
2. Los métodos de conexión de los sellos del sello frontal de la junta tórica, conector ORFS de rosca macho se acoplarán con dos tipos de hembra (Tuerca + Manguito + Tubo y Adaptadores de Eslabón Giratorio Femenino)
3. Ventajas de los accesorios para tubos ORFS de la siguiente manera:
● El método de sellado elastomérico ofrece una excelente confiabilidad, para permanecer libre de fugas en aplicaciones hidráulicas de alta presión, aplicaciones típicas en equipos móviles, moldeo por inyección, maquinaria pesada, agricultura, construcción naval.
● Fácil de ensamblar, desde la buena preparación del tubo, la necesidad de espacio de instalación excelente, la reparación en el campo mediante el uso del adaptador de soldadura fuerte. Compatibilidad de tubos de acero, acero inoxidable, cobre y aluminio, tamaños disponibles Tubo OD de 6 a 50 mm y 1 / 4˝ a 2˝.
● Los accesorios más populares para tubo en pulgadas (tubo métrico a pedido), uso actual en EE. UU., Europa y gradualmente ganan aceptación en Asia.
4. Dimensión y datos técnicos de los tamaños finales de ORFS (SAE J1453 / ISO 8434-3):
Presión de trabajo de 25 a 63 MPa y requisito de par de prueba para los conectores del sello frontal de la junta tórica de la siguiente manera:
1. Racores rectos Junta tórica Junta 1F
SAE 520101
2. Guarniciones de codo Junta tórica Unión 1F4
3. Guarniciones de codo Junta tórica Unión 1F9
SAE 520201

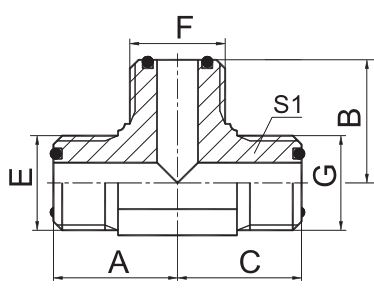

4. Racores en T Junta tórica Junta de unión AF
SAE 520401
5. Conector en cruz Junta tórica de la junta Union XF
SAE 520501
6. Junta frontal de junta tórica del conector de mamparo Unión recta 6F
SAE 520601
7. Junta frontal de la junta tórica del conector del mamparo Codo 45 grados Unión 6F4
SAE 520801
8. Junta tórica del conector del cabezal de obturación Elbow Union 6F9
SAE 520701
9. Conector Bulkhead ORFS Branch Tee Union AF6FF
SAE 520959
10. Conector de mamparo ORFS Run Tee Union AFF6F
SAE 520958
