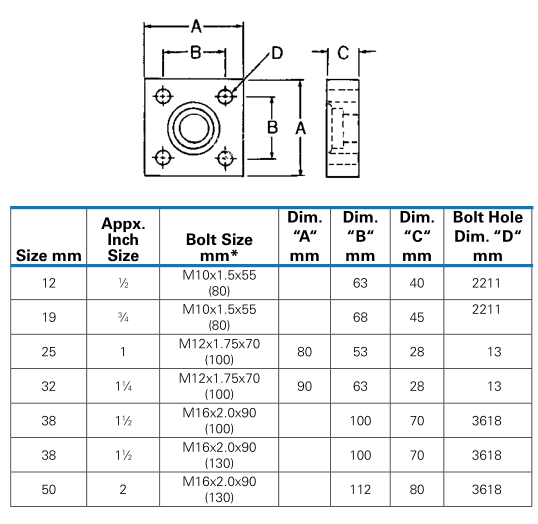

JIS 210 Kgf / cm2 Brida cuadrada de 4 tornillos
La conexión de brida cuadrada de 4 pernos JIS es similar en concepto a la conexión de brida de 4 pernos SAE, excepto que el patrón de pernos JIS es cuadrado y la brida misma es diferente.
Tamaño mm, Tamaño de la pulgada, Tamaño del perno mm *, Dim. “A“ mm, Dim. “B“ mm, Dim. “C“ mm, Dimensión del agujero del perno. "D" mm
12 1 ⁄ 2 M10x1.5x55 (80) - 63 40 2211
19 3 ⁄ 4 M10x1.5x55 (80) - 68 45 2211
25 1 M12x1.75x70 (100) 80 53 28 13
32 1 1 ⁄ 4 M12x1.75x70 (100) 90 63 28 13
38 1 1 ⁄ 2 M16x2.0x90 (100) - 100 70 3618
38 1 1 ⁄ 2 M16x2.0x90 (130) - 100 70 3618
50 2 M16x2.0x90 (130) - 112 80 3618
